Autor i wykonawca projektu:

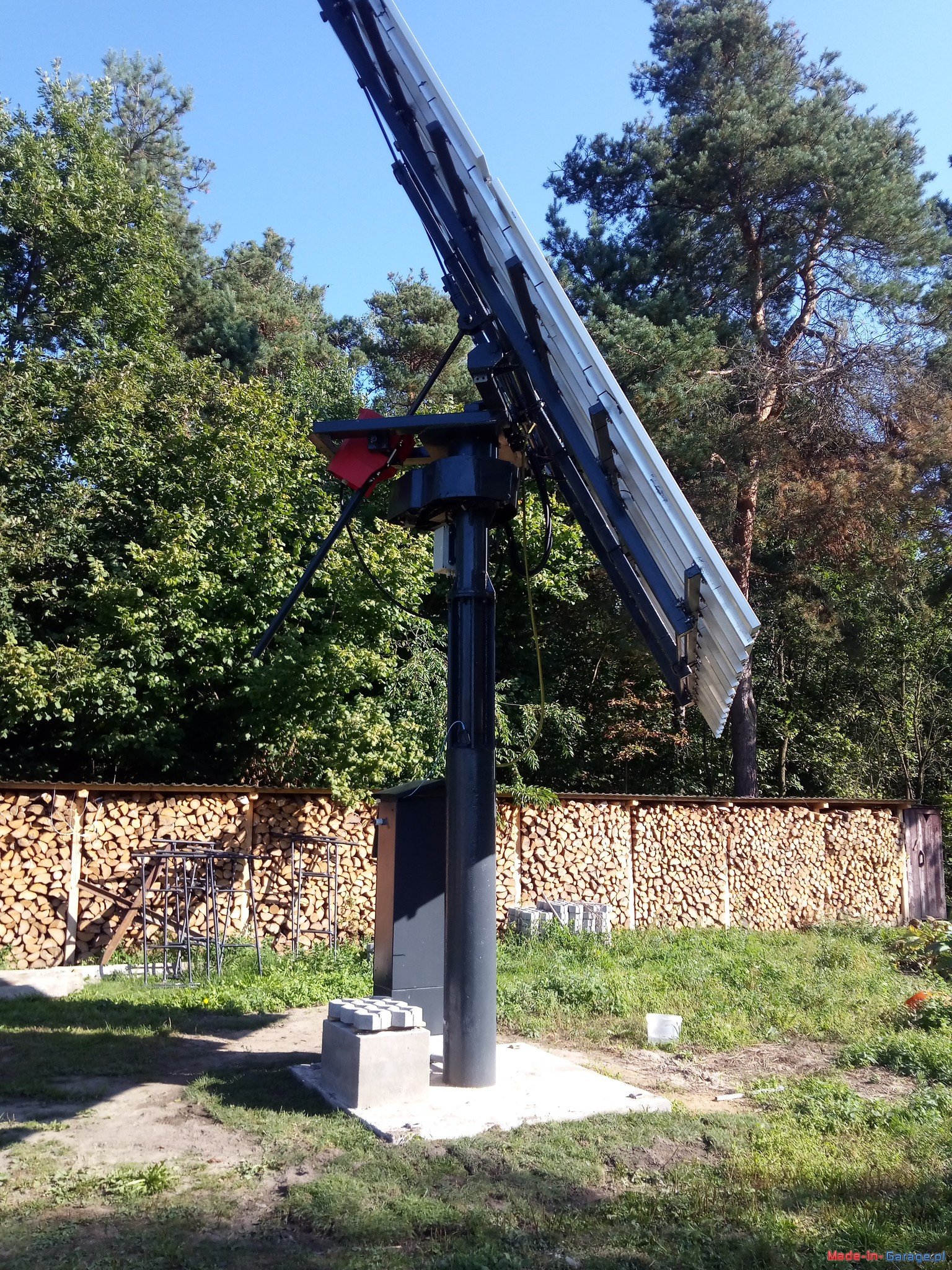

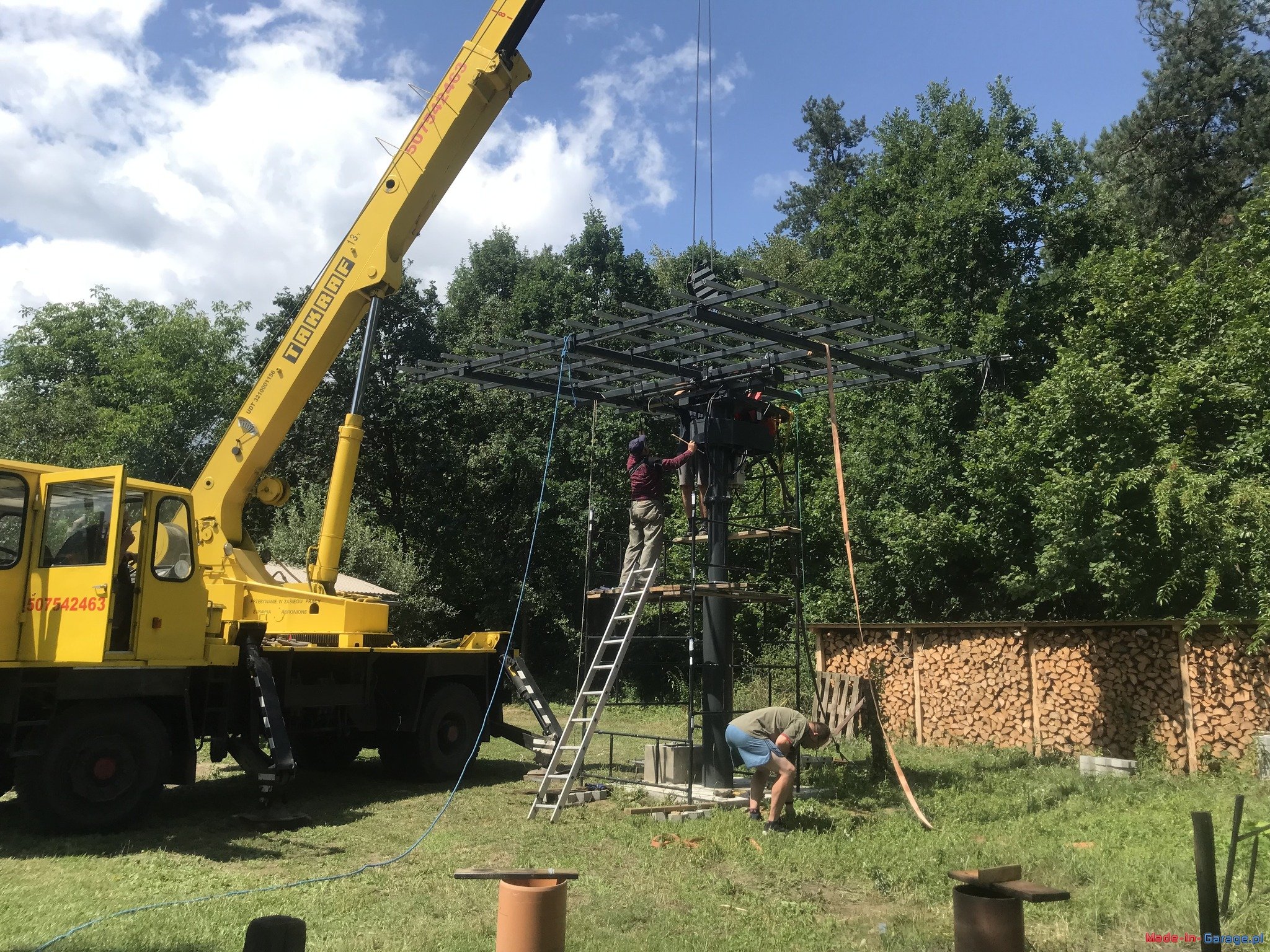

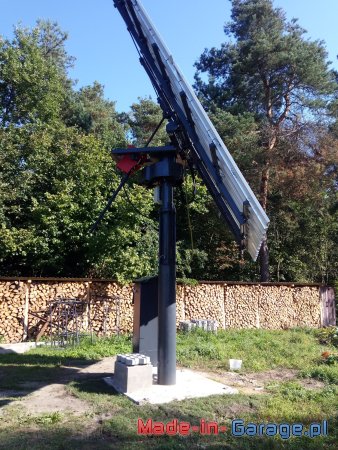

Tracker pod panele fotowoltaiczne o mocy 8 x 540W
Koszt około 30 tys już z panelami,
Silniki przekładni są 3 fazowe sterowanie na stycznikach,
Wymiary paneli to 2256x1133 540w 8 szt,
Główna rura fi 320 w niej jest zamocowana rura fi 220,
Profil główny 80x80 x 4,
Pomocniczy profil 60x40 x 4,
awias pochyłu na sworzniu fi 50 o długości 2000,
Obraca się na tulejach stalowych w których są panewki z tekstolitu,

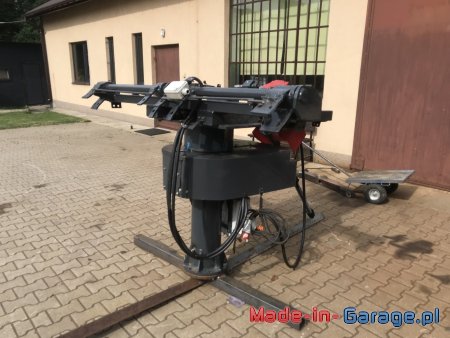

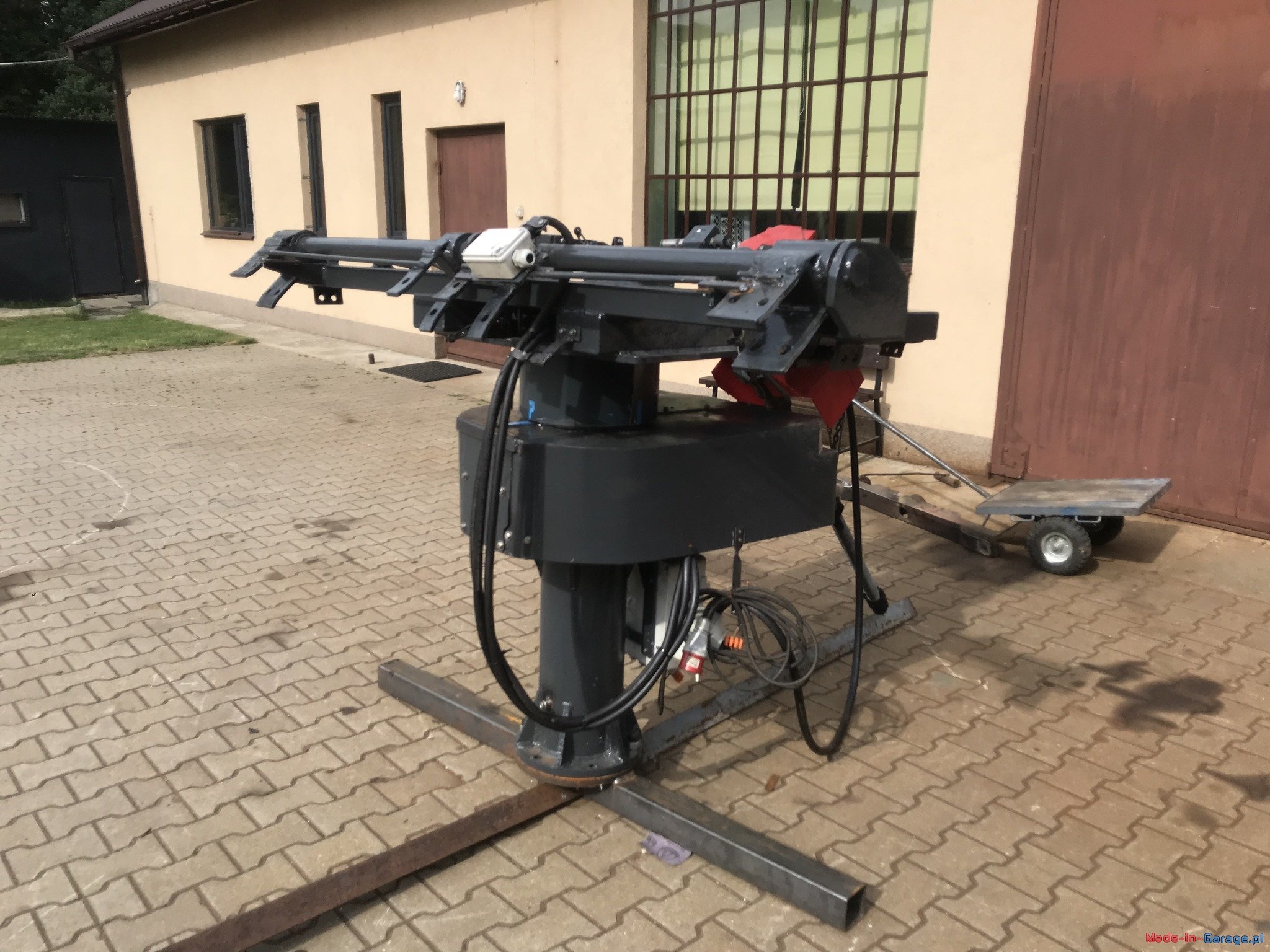

Obrót na piaście wykonanej z rury grubościennej fi 300 o długości 450,
W piaście osadzone są 2 łożyska stożkowe o wymiarach 150x 100,
Sworzeń fi 100 długość 1100 osadzony w rurze głównej po przez pierścienie centrujące,

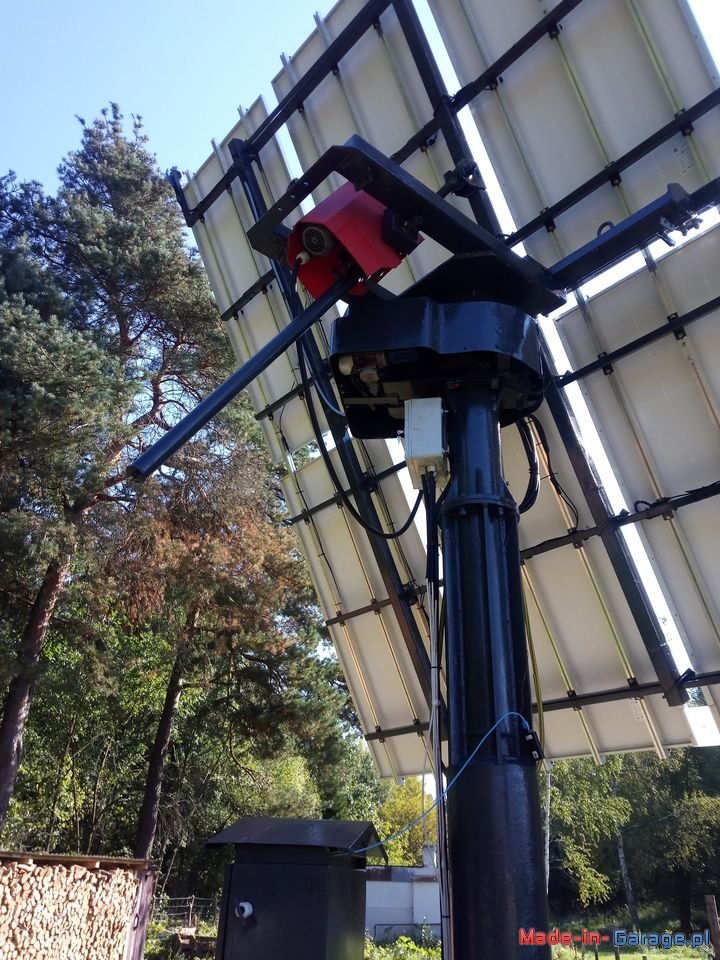

Napęd - na piaście jest zamocowana zębatka fi 450 na łańcuch o wymiarze 1 cal.
Piasta napędzana jest poprzez ślimacznicę z kołem zębatym łańcuchowym.
Ślimacznicza poprzez reduktor napędza obrót.
Pochył ma napęd śrubą trapezową t-36.
Obraca się nakrętka po przez reduktor.
Śruba trapezowa jest osłonięta rurą z olejem.
Jak się złoży panele do poziomu to automatycznie się nasmaruje.
Zachowuje się baz zarzutów.
Ładnie to działa ,jak zajdzie słońce to odczeka około 8 minut i wraca na pozycję wschód i czeka na pojawienie się słońca i rusza za słońcem.
Silniki przekładni są 3 fazowe sterowanie na stycznikach,
Wymiary paneli to 2256x1133 540w 8 szt,
Główna rura fi 320 w niej jest zamocowana rura fi 220,
Profil główny 80x80 x 4,
Pomocniczy profil 60x40 x 4,
awias pochyłu na sworzniu fi 50 o długości 2000,
Obraca się na tulejach stalowych w których są panewki z tekstolitu,
Obrót na piaście wykonanej z rury grubościennej fi 300 o długości 450,
W piaście osadzone są 2 łożyska stożkowe o wymiarach 150x 100,
Sworzeń fi 100 długość 1100 osadzony w rurze głównej po przez pierścienie centrujące,
Napęd - na piaście jest zamocowana zębatka fi 450 na łańcuch o wymiarze 1 cal.
Piasta napędzana jest poprzez ślimacznicę z kołem zębatym łańcuchowym.
Ślimacznicza poprzez reduktor napędza obrót.
Pochył ma napęd śrubą trapezową t-36.
Obraca się nakrętka po przez reduktor.
Śruba trapezowa jest osłonięta rurą z olejem.
Jak się złoży panele do poziomu to automatycznie się nasmaruje.
Zachowuje się baz zarzutów.
Ładnie to działa ,jak zajdzie słońce to odczeka około 8 minut i wraca na pozycję wschód i czeka na pojawienie się słońca i rusza za słońcem.
Autor i wykonawca projektu:
Link do projektu na grupie Trackery systemy nadążne zrób to sam
-
