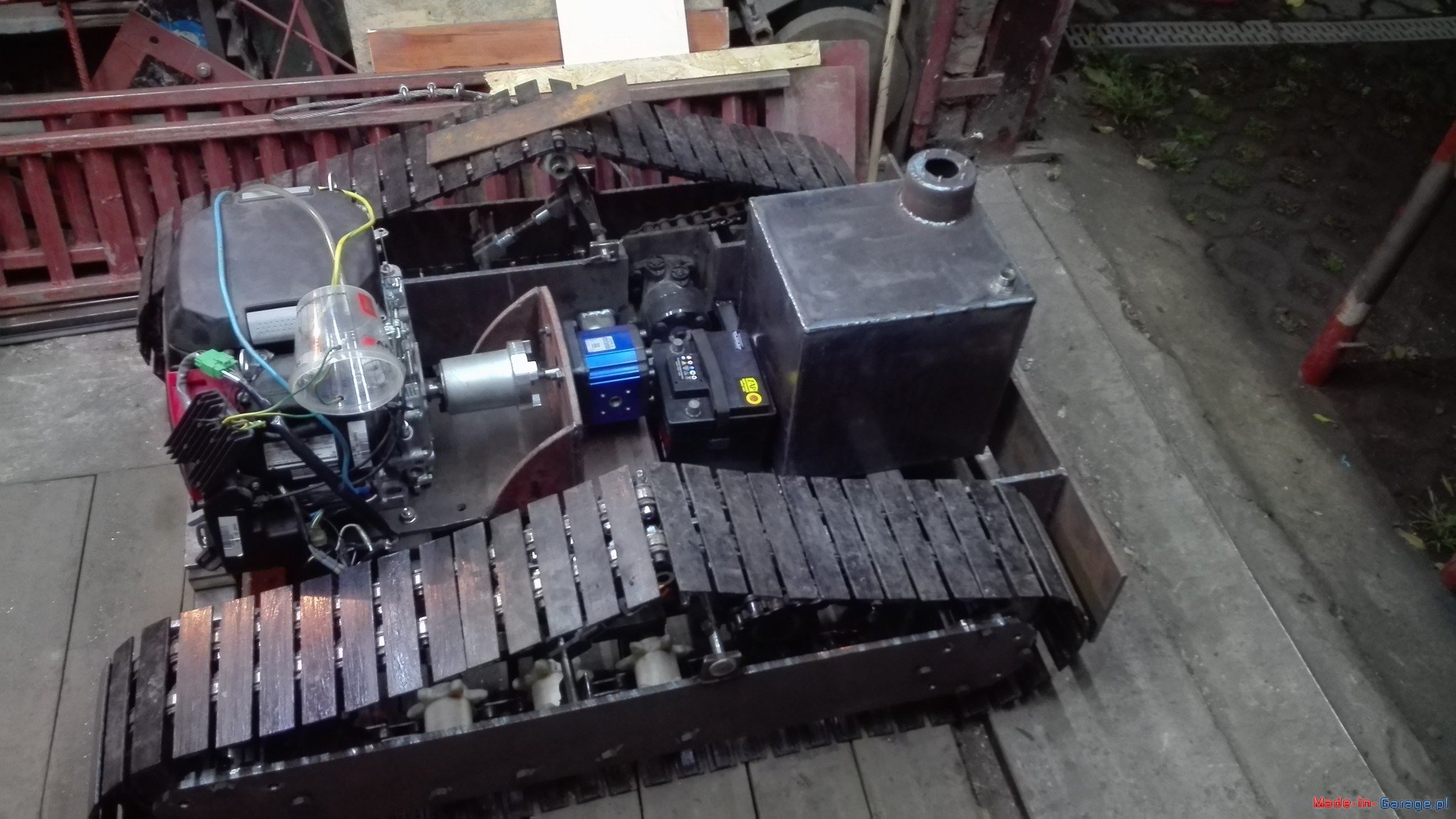

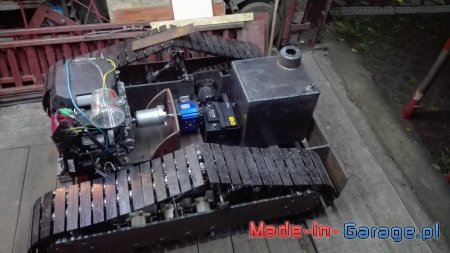

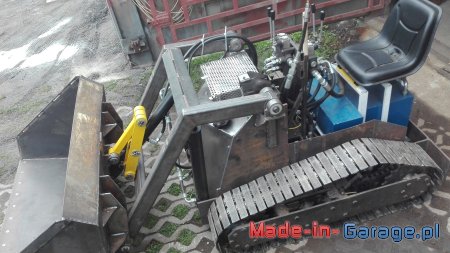

Koparko ładowarka gąsienicowa

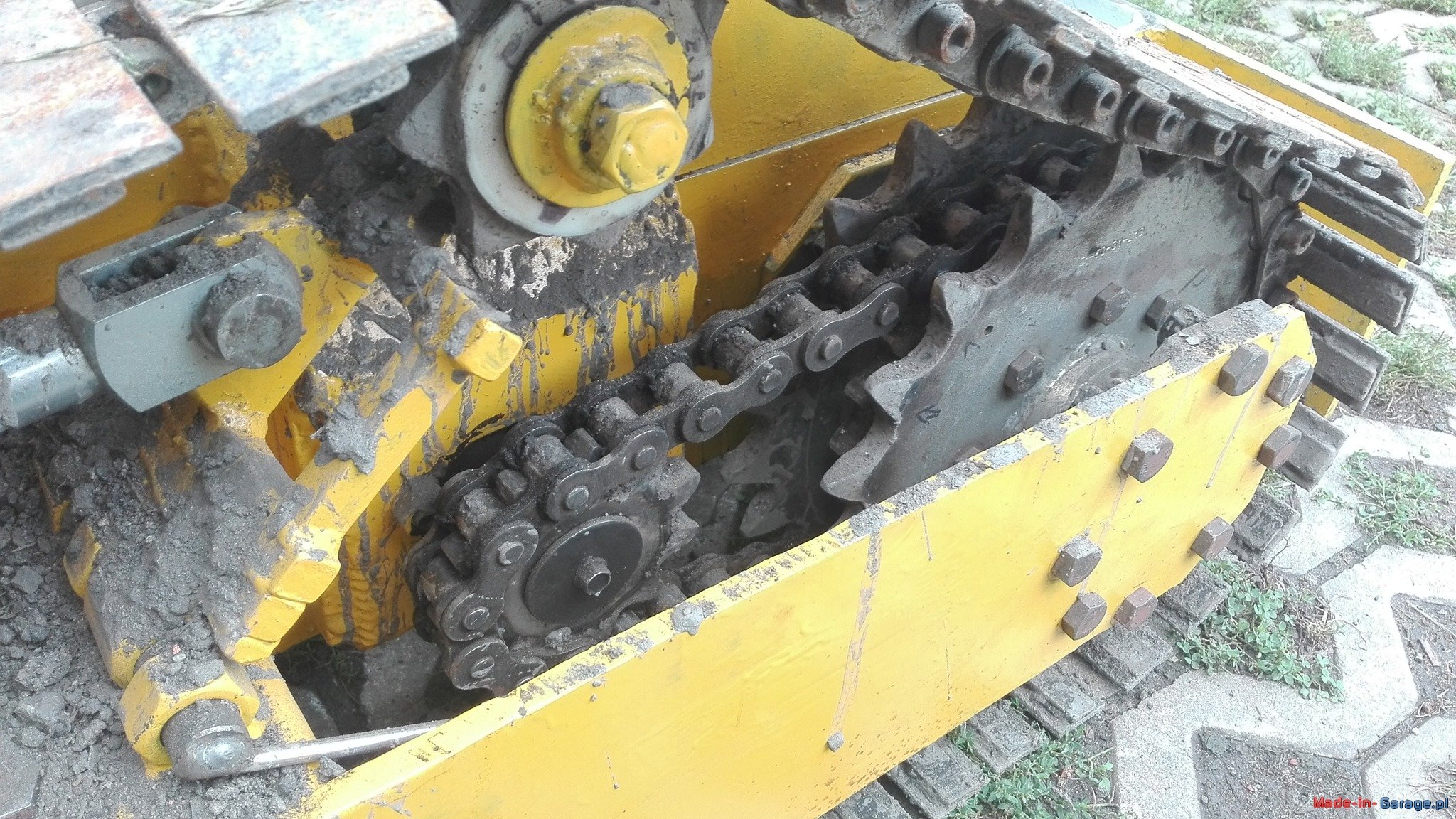

Łańcuch napędowy posiadający w stopie środki smarne po to aby radził sobie w terenie.

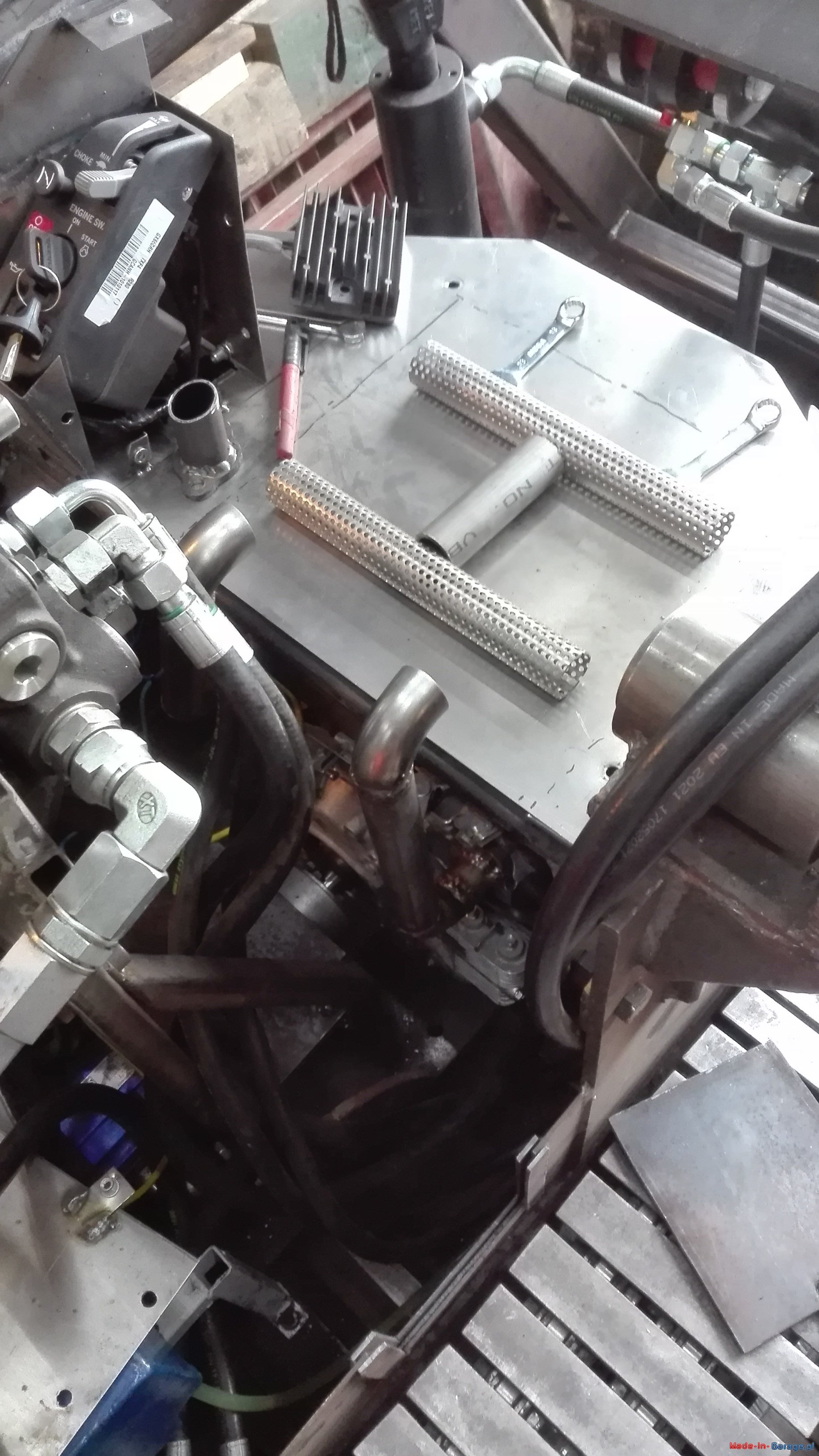

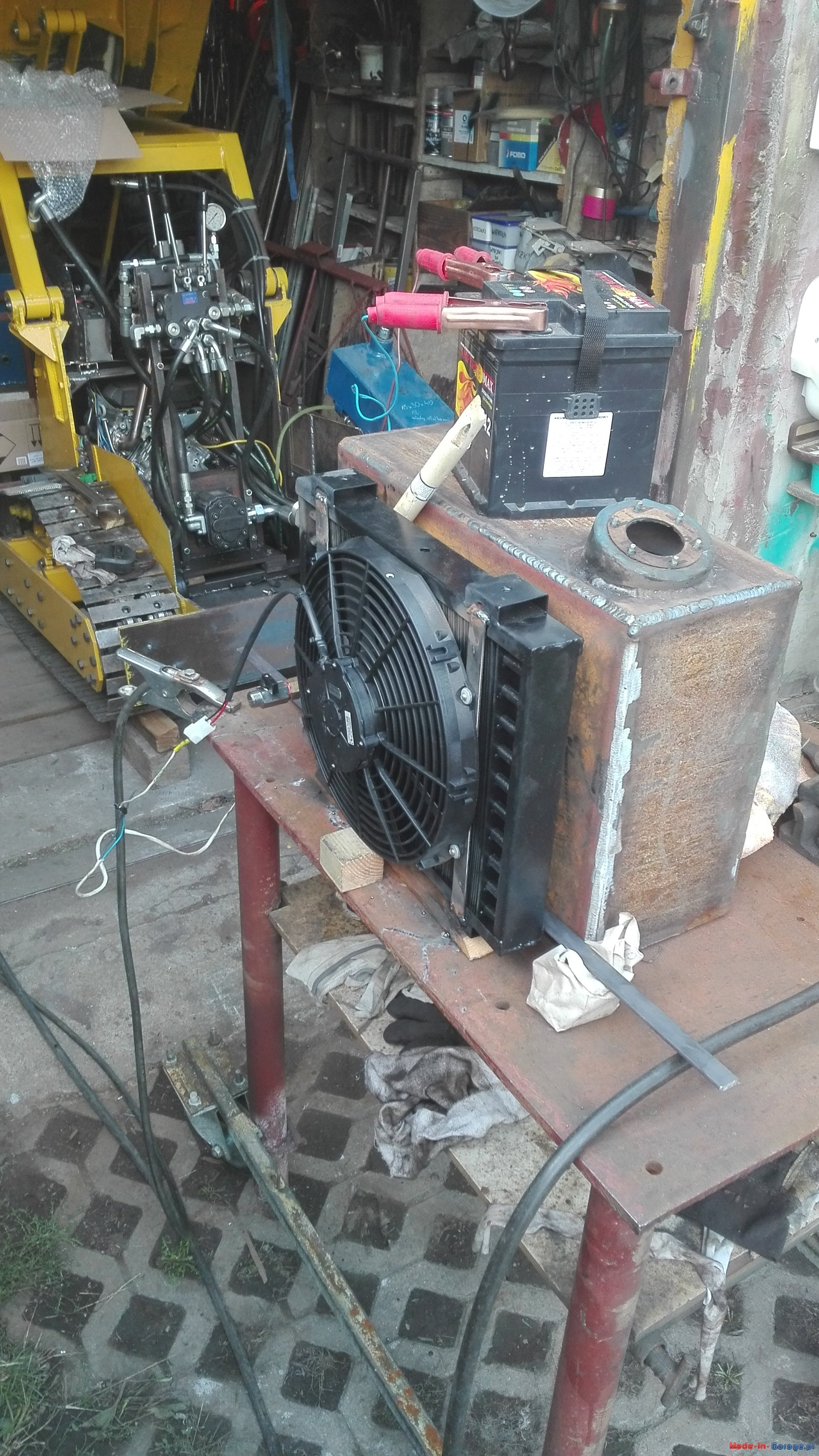

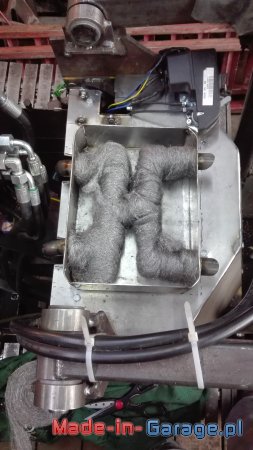

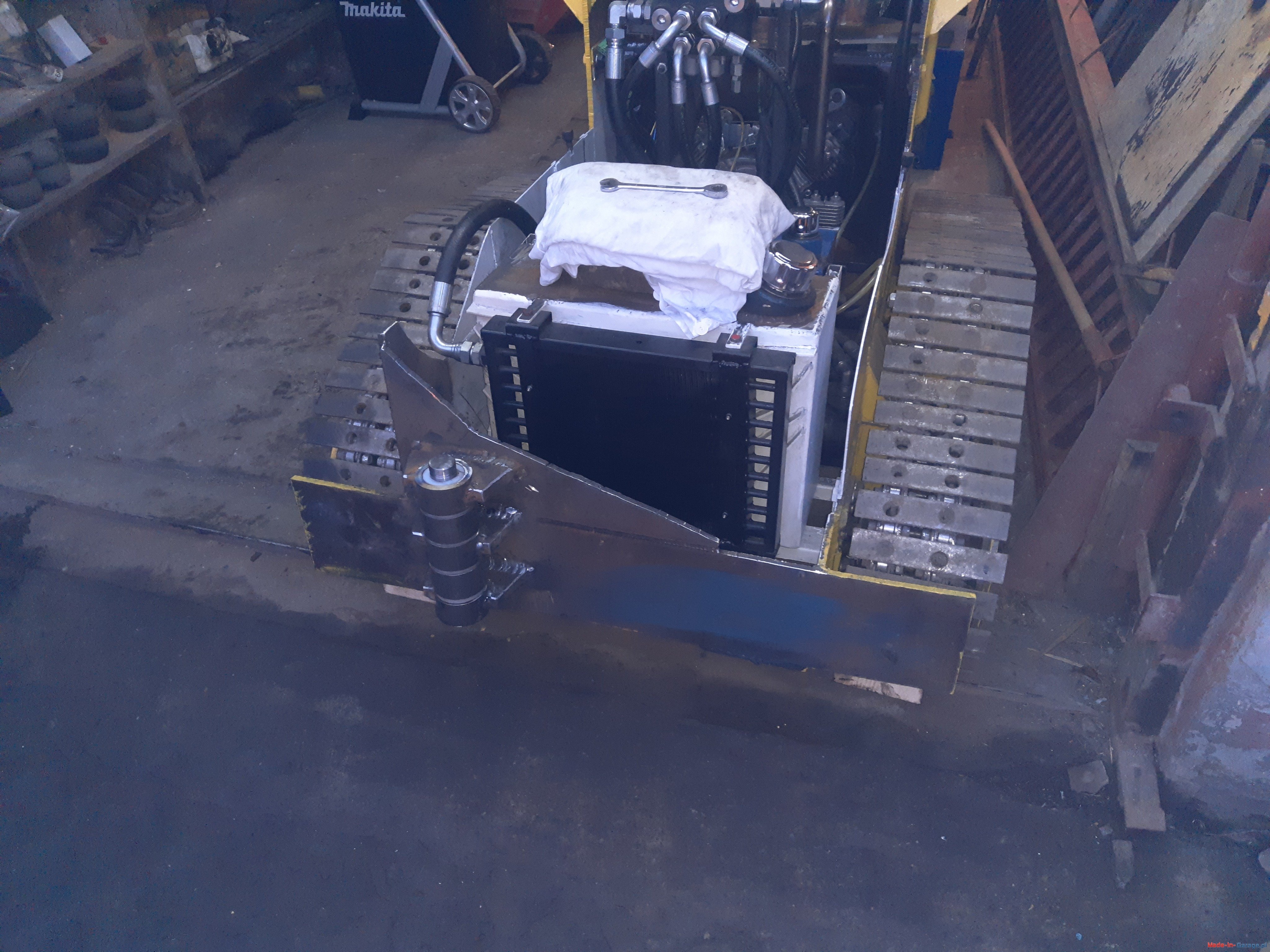

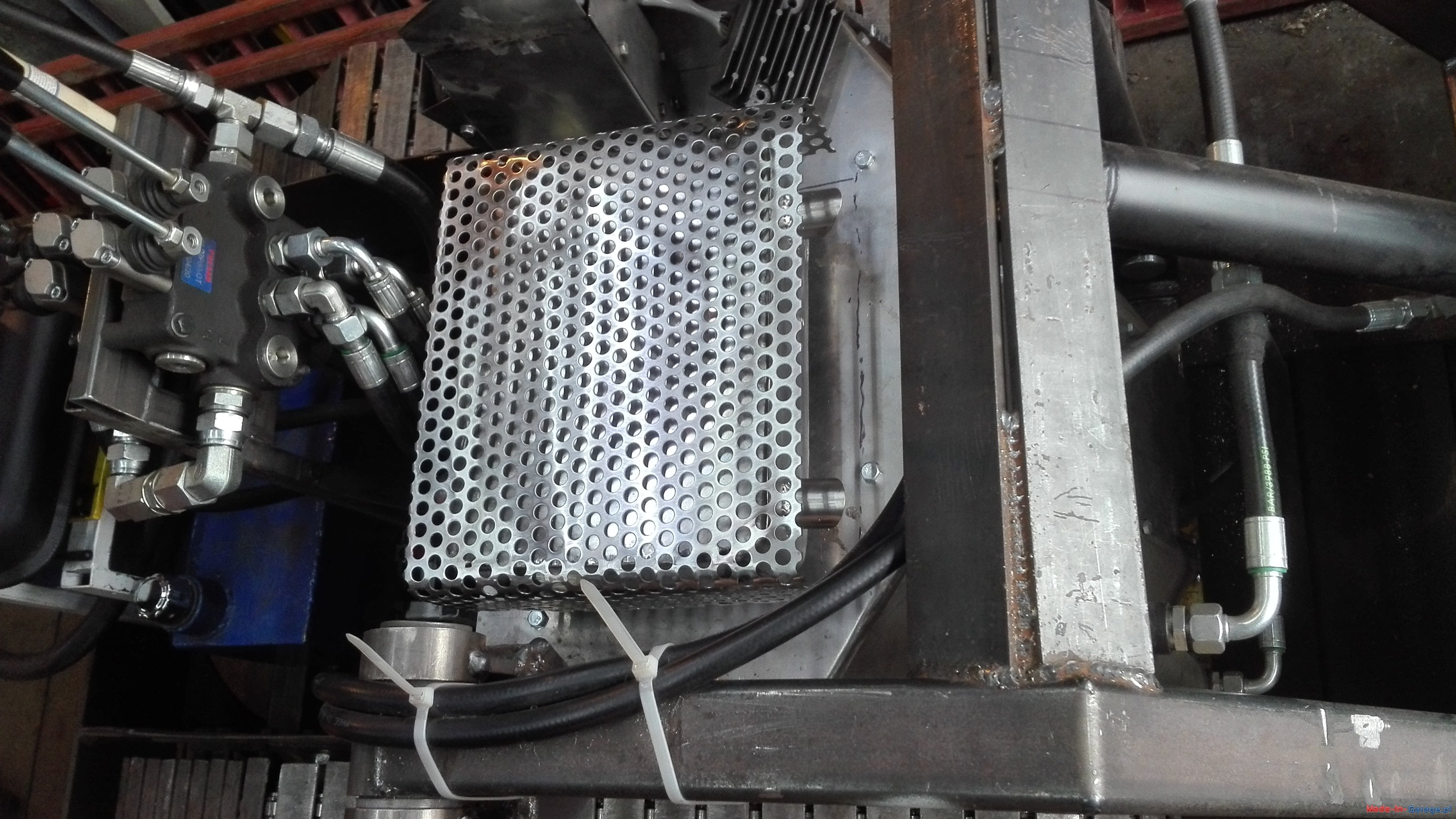

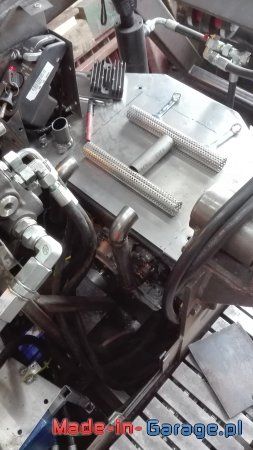

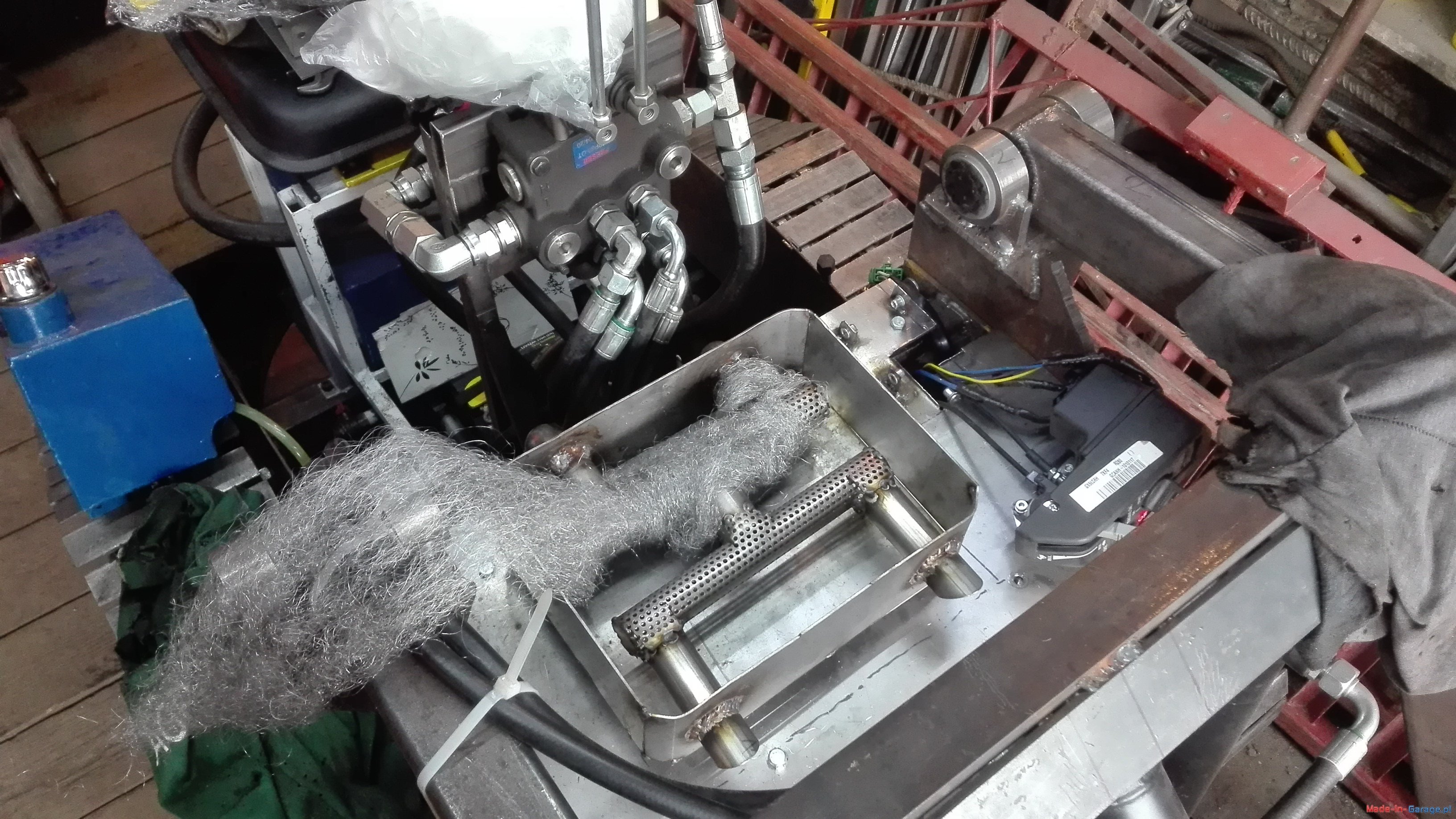

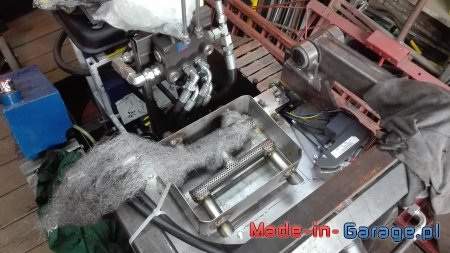

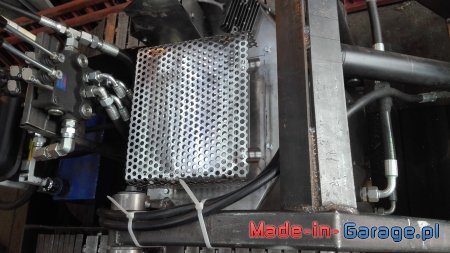

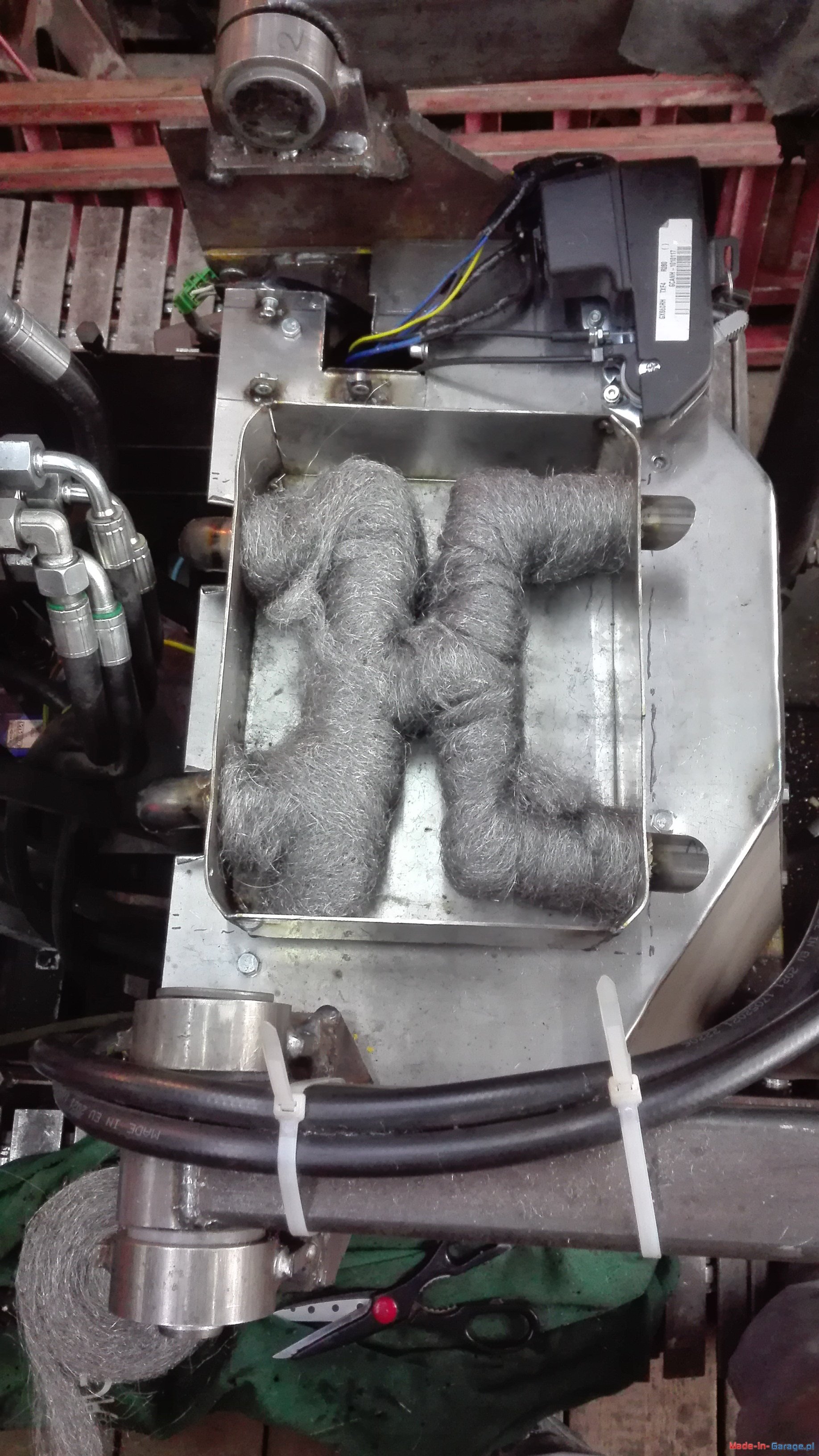

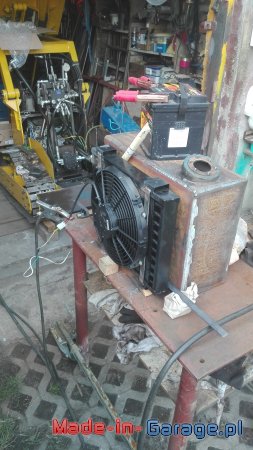

Chłodnica oleju.

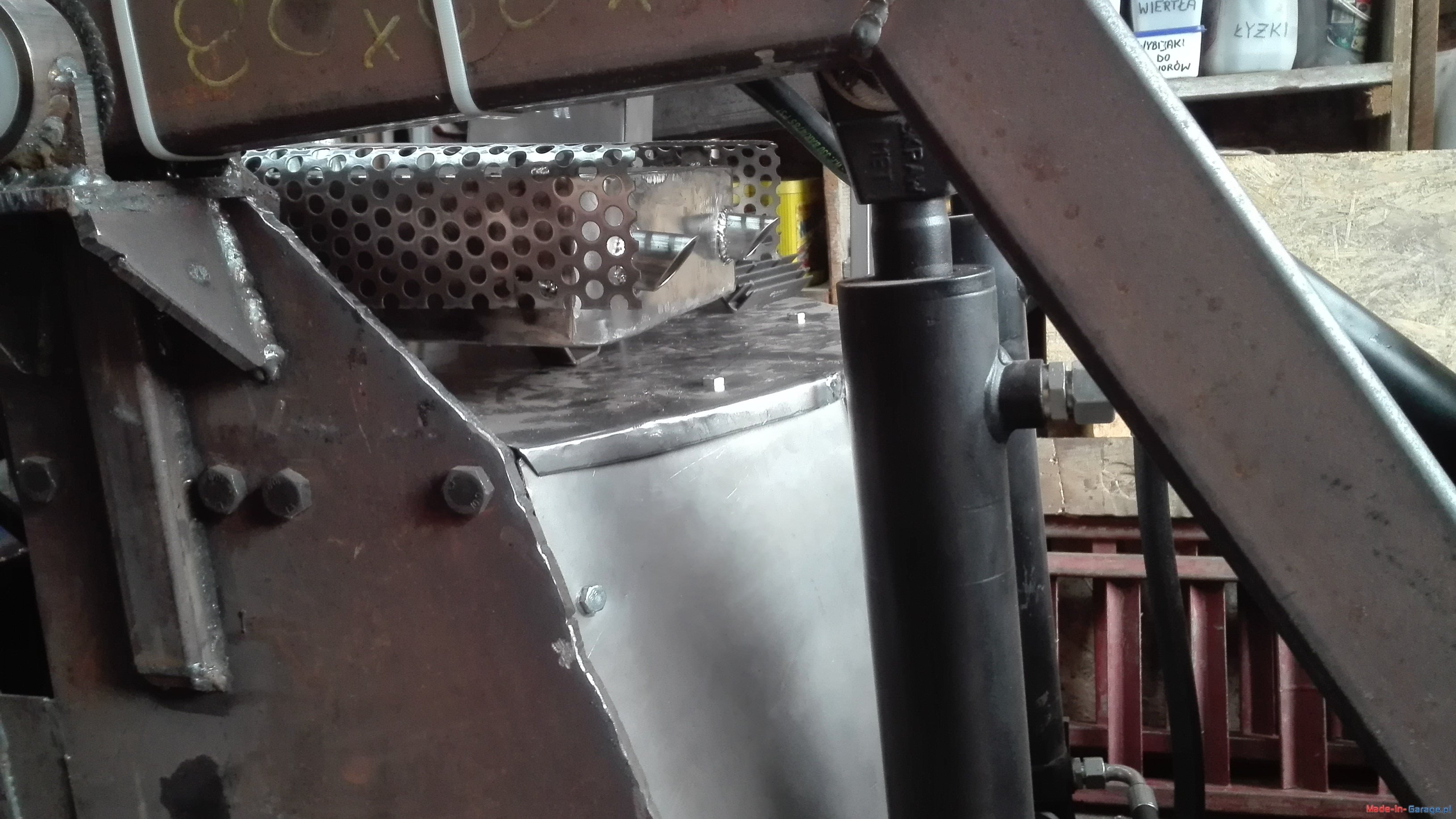

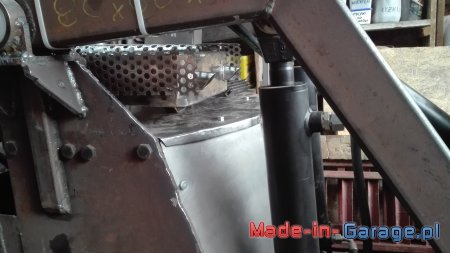

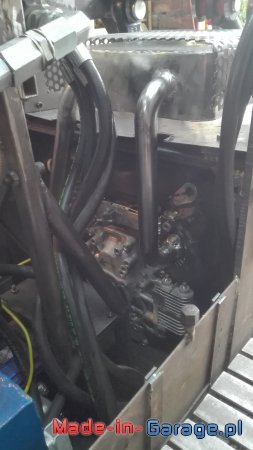

Dodatkowe chłodzenie silnika.

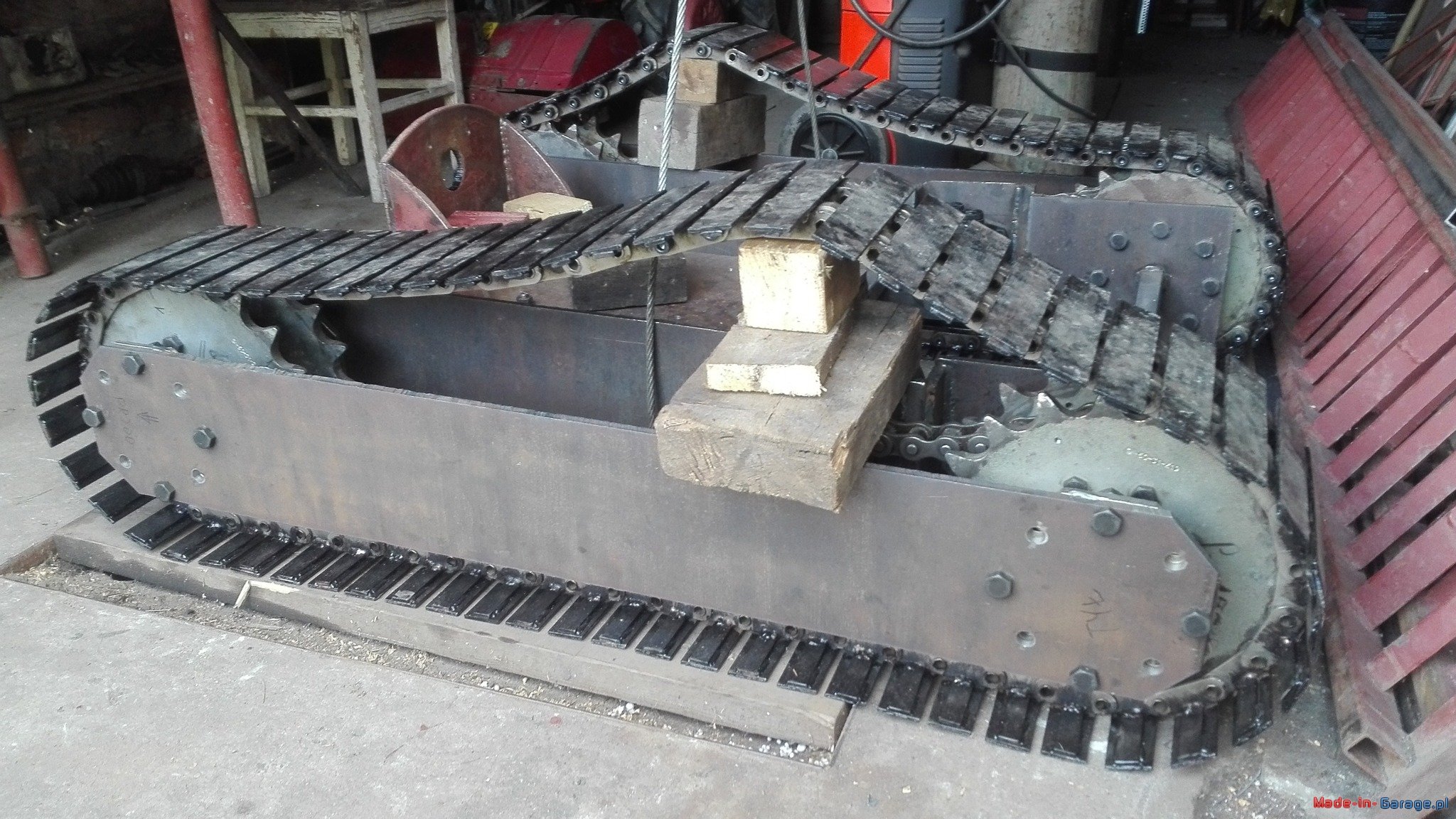

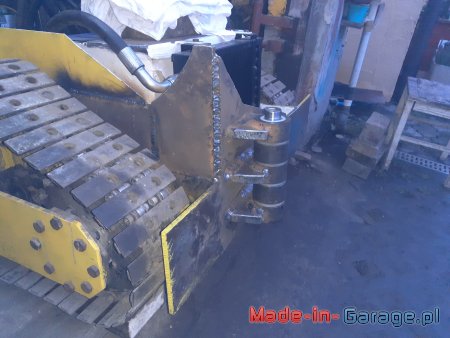

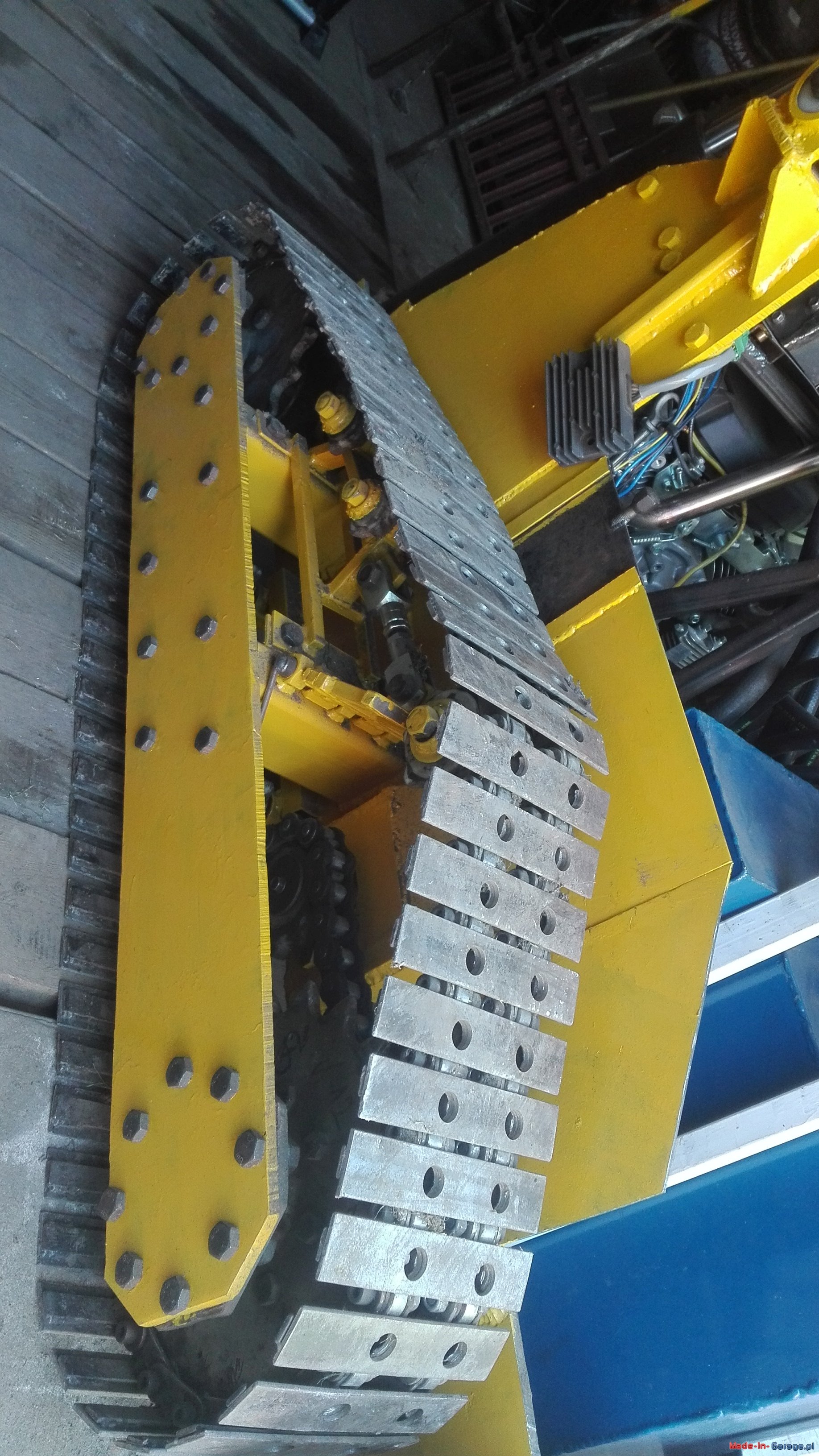

Dodatkowe otwory w płytkach gąsienic, aby ziemia mogła swobodnie przelatywać.

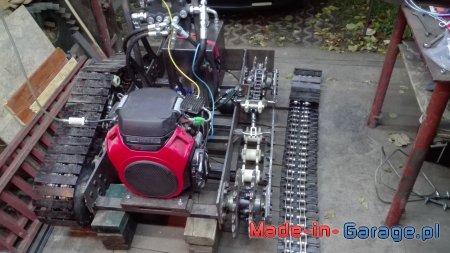

Hydromotory 250 pojemność ok 130obr/min przy 1000obr/min silnika i pompy o wydajnosci 23cm3/min.

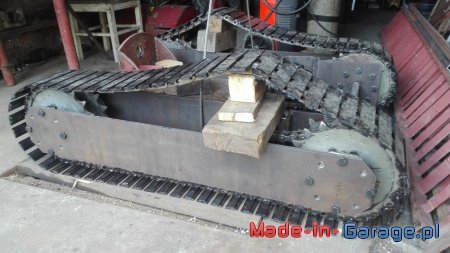

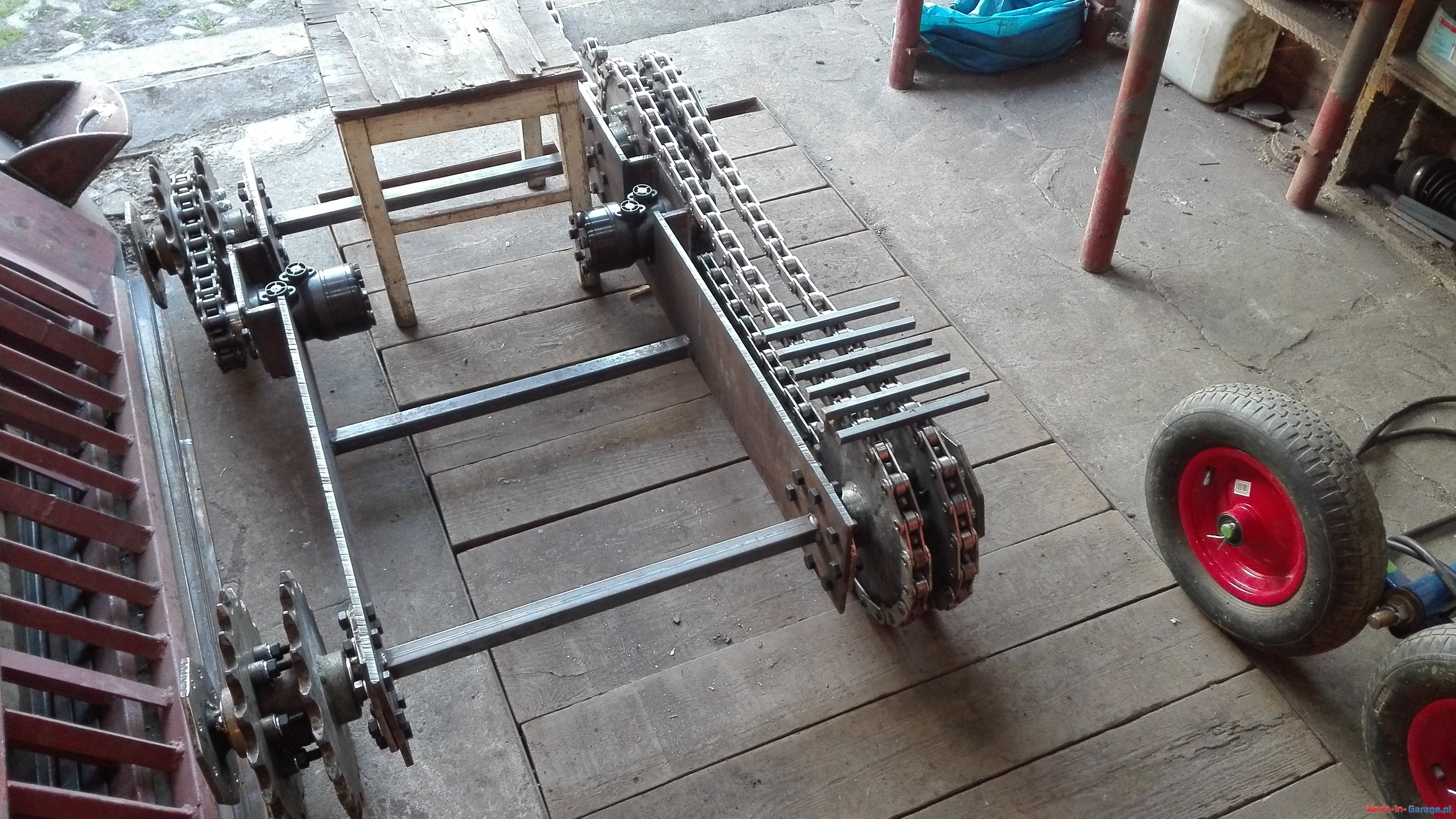

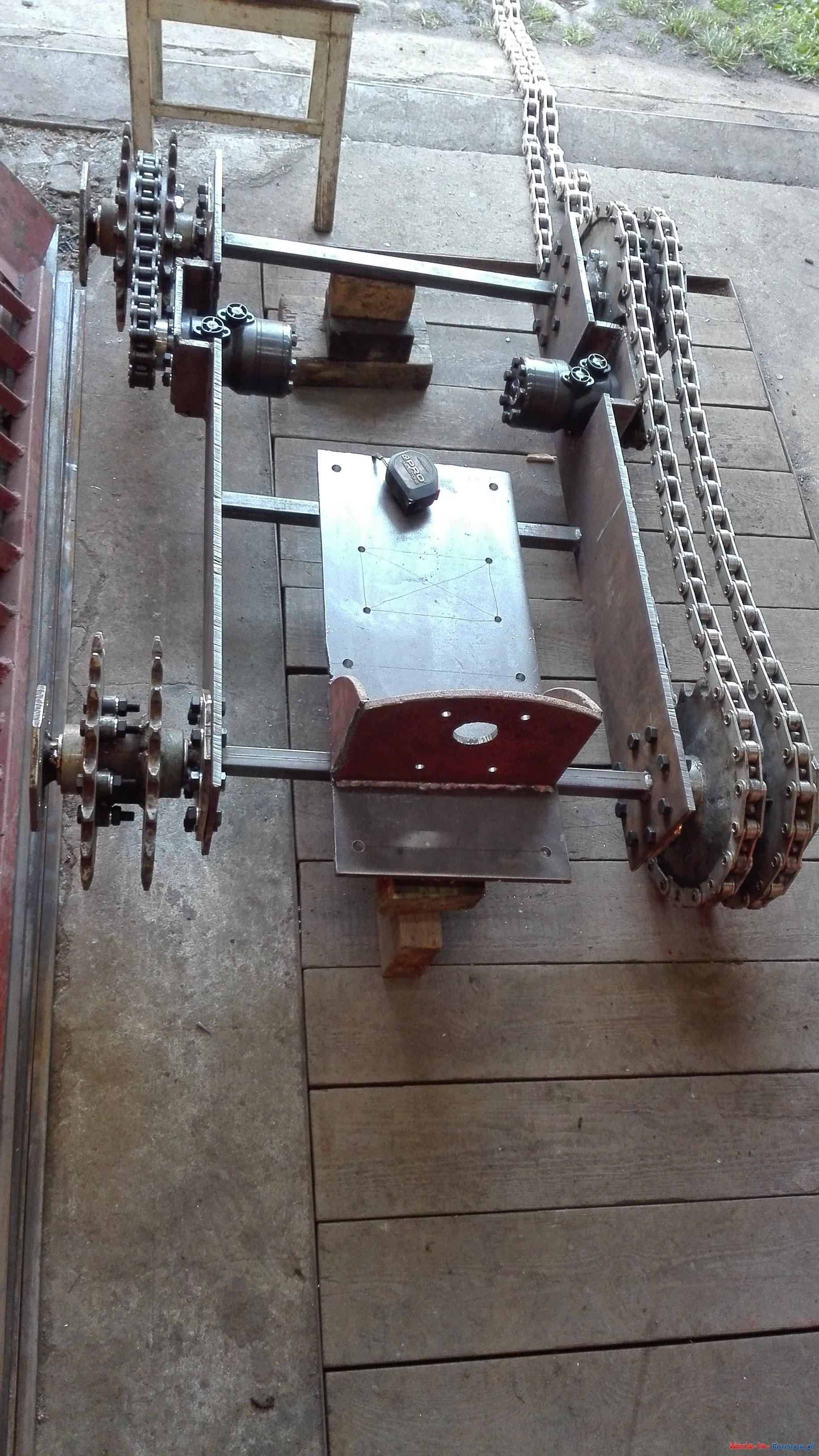

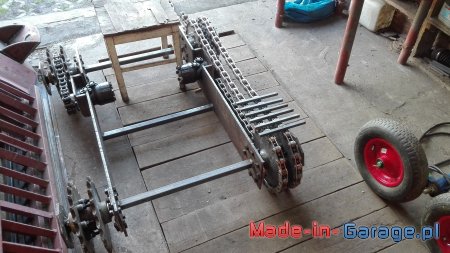

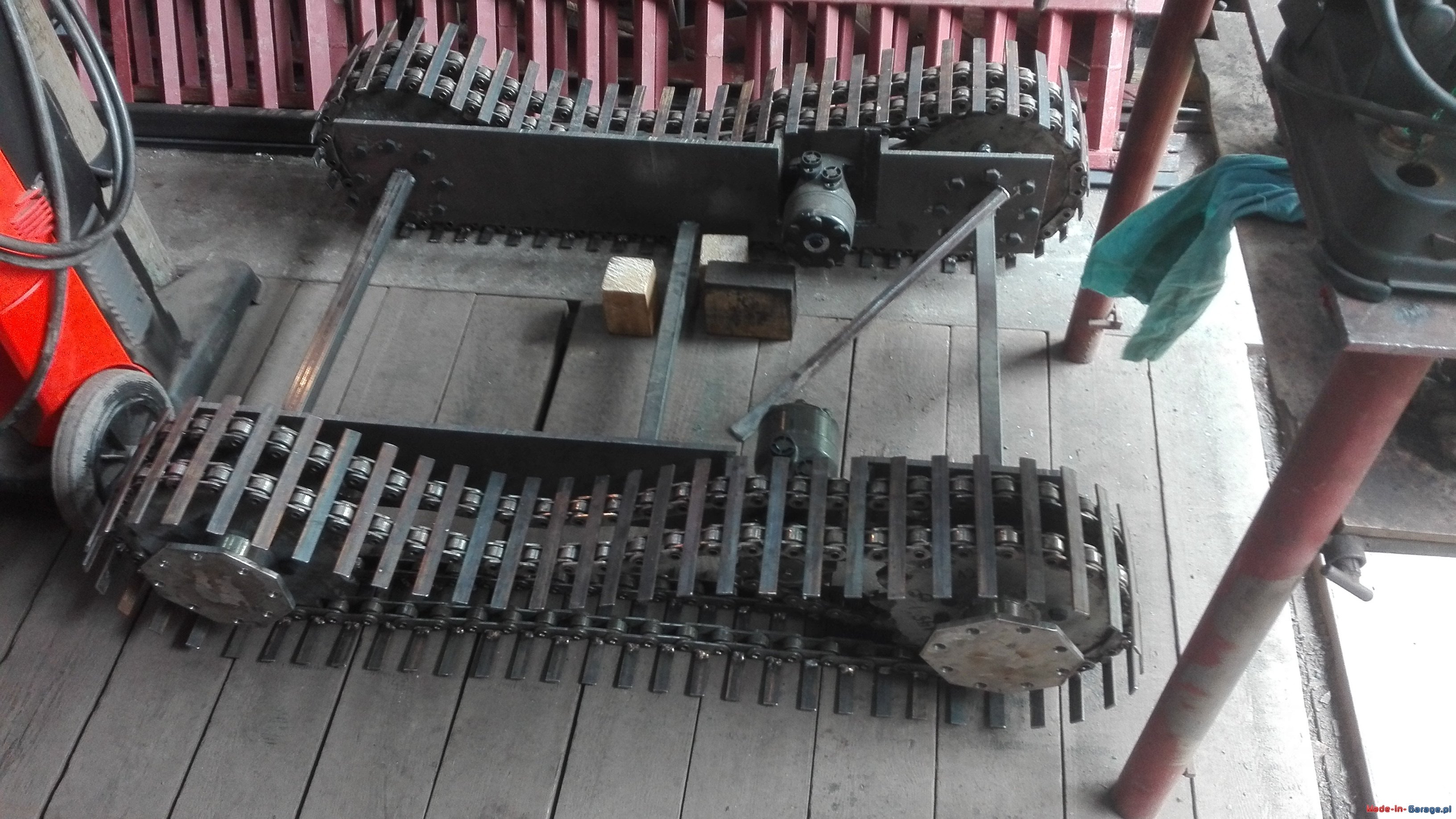

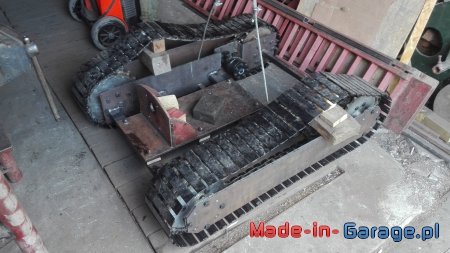

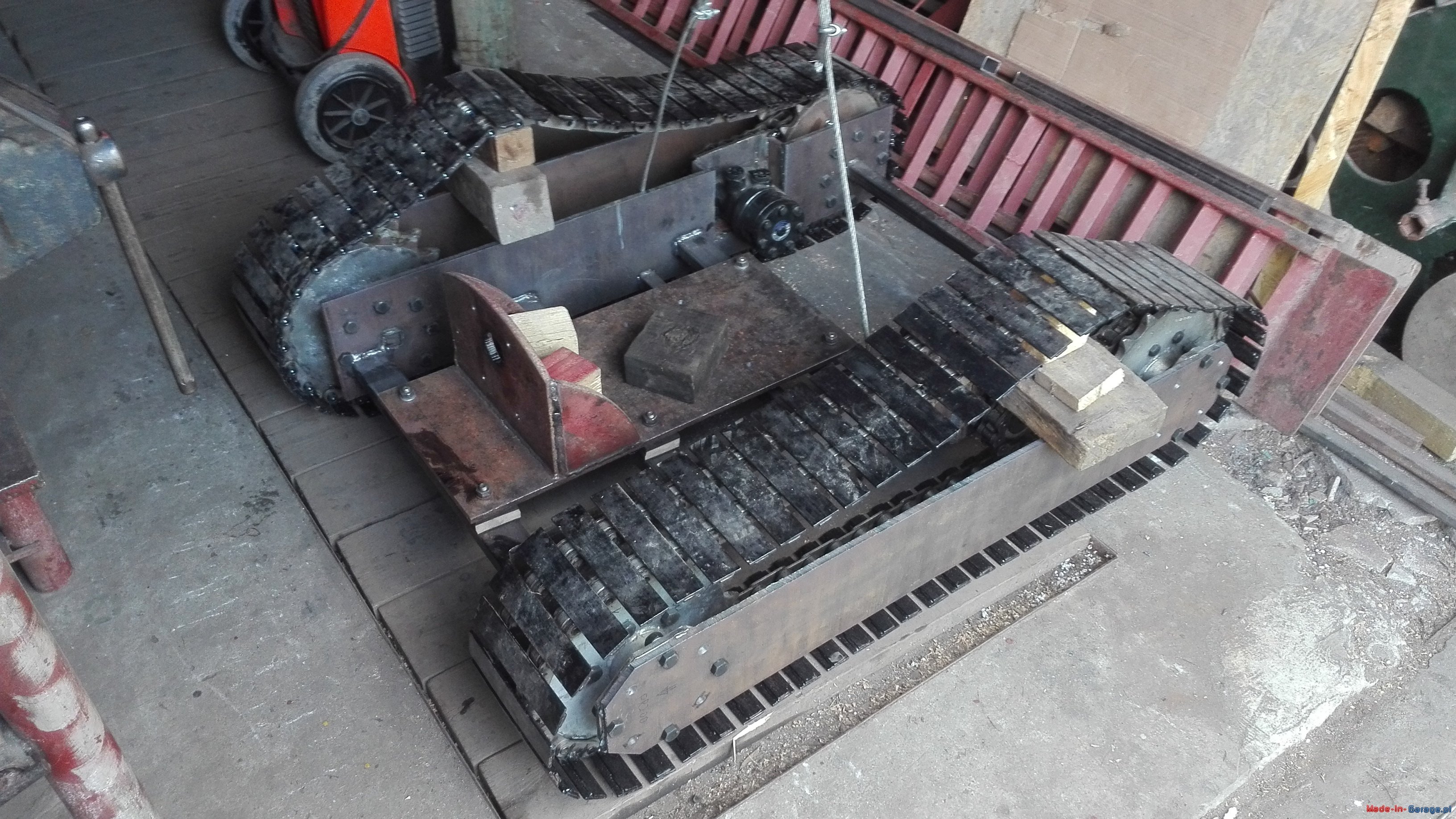

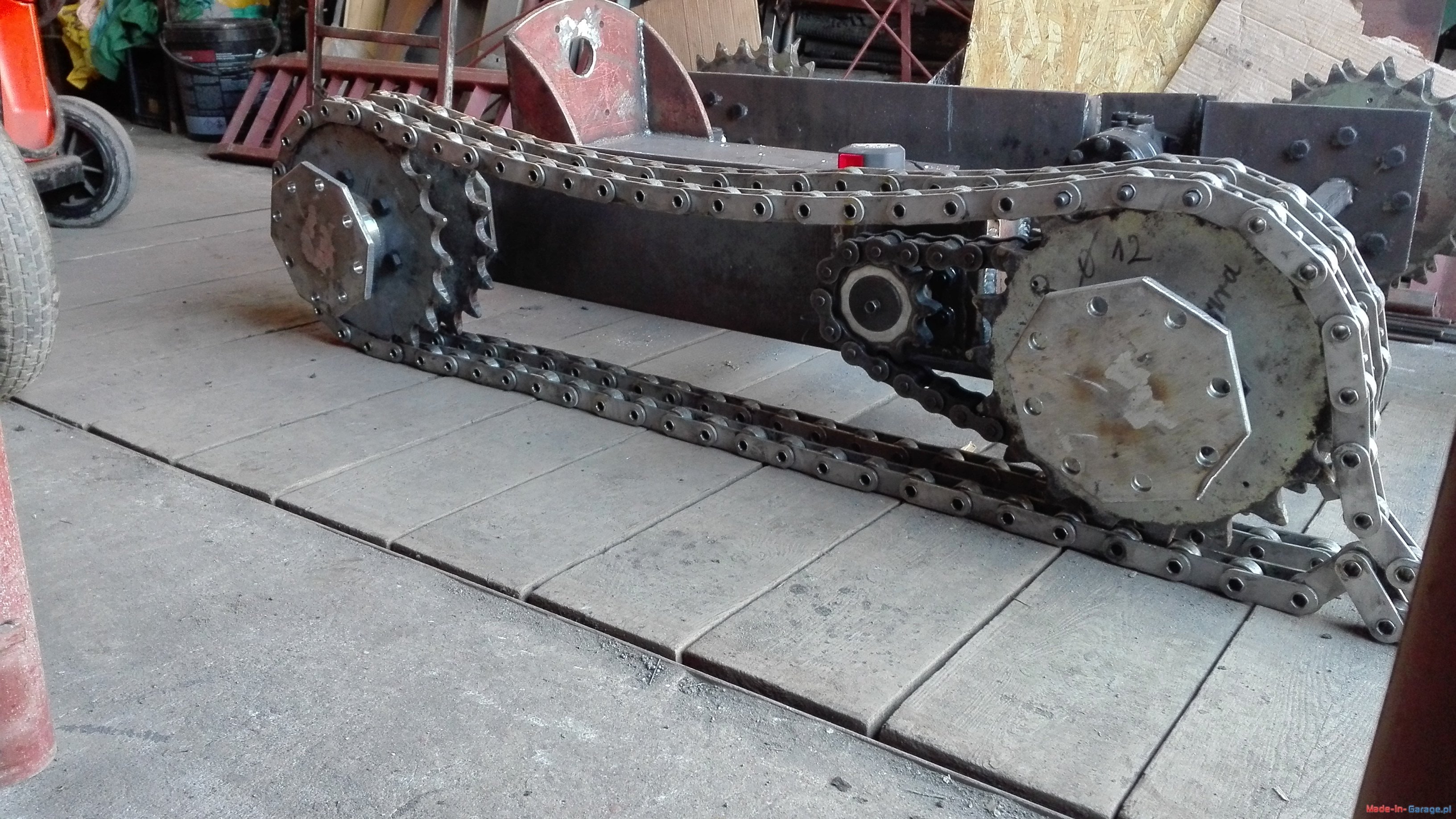

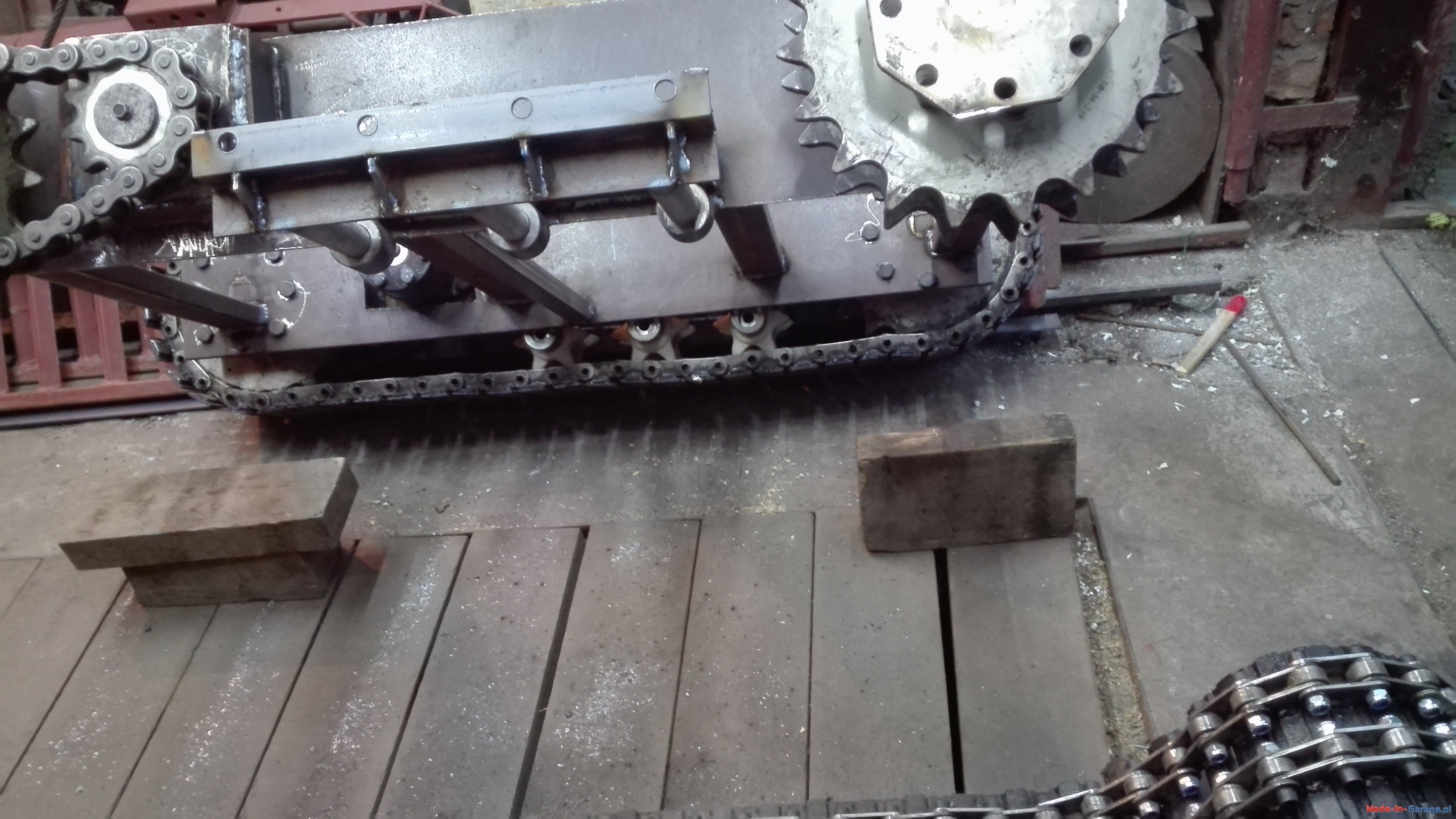

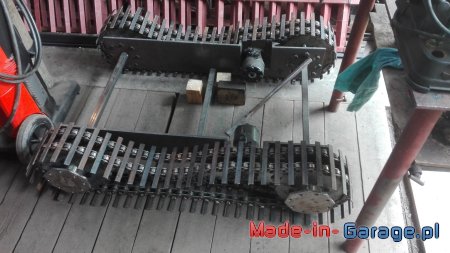

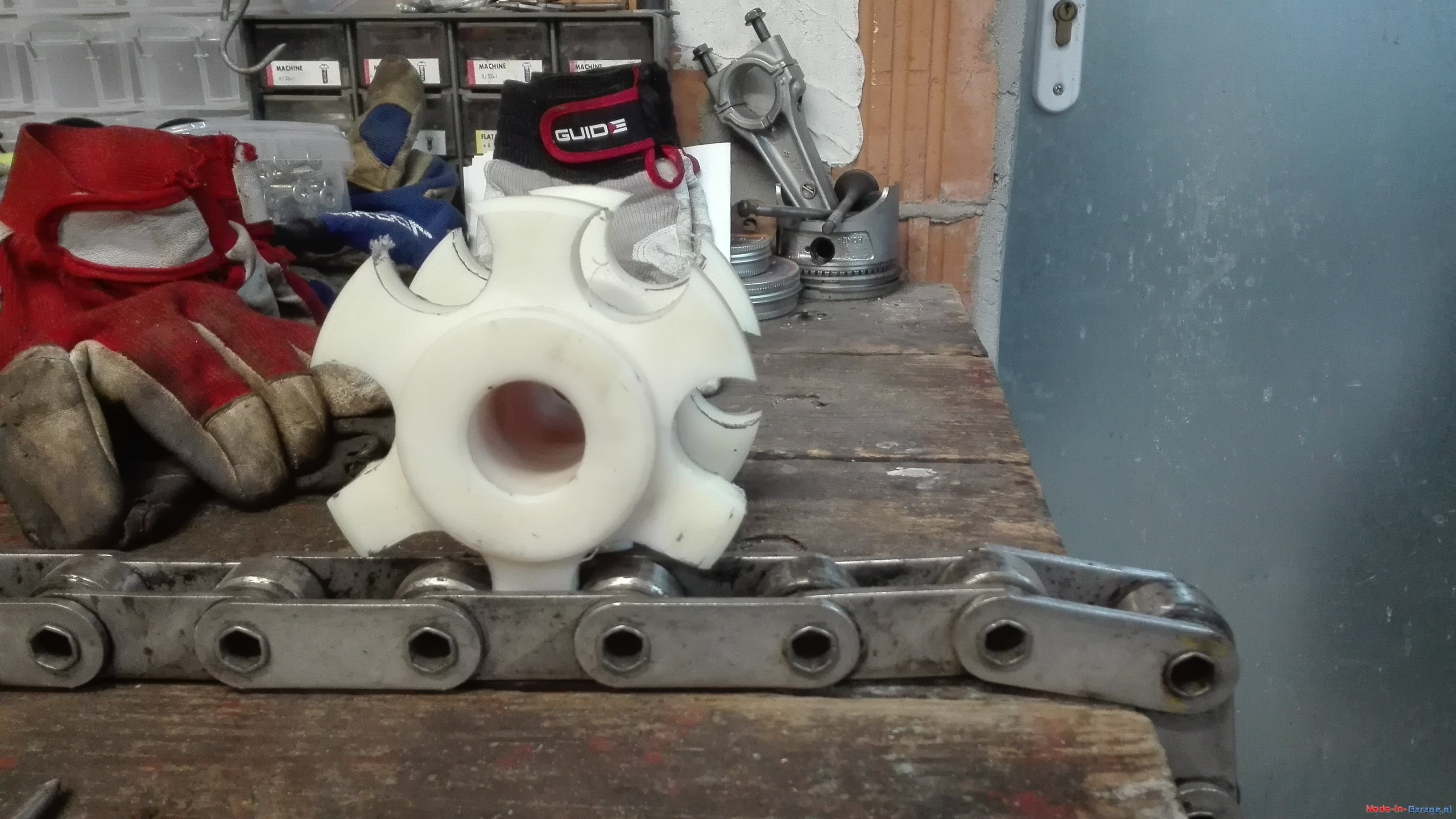

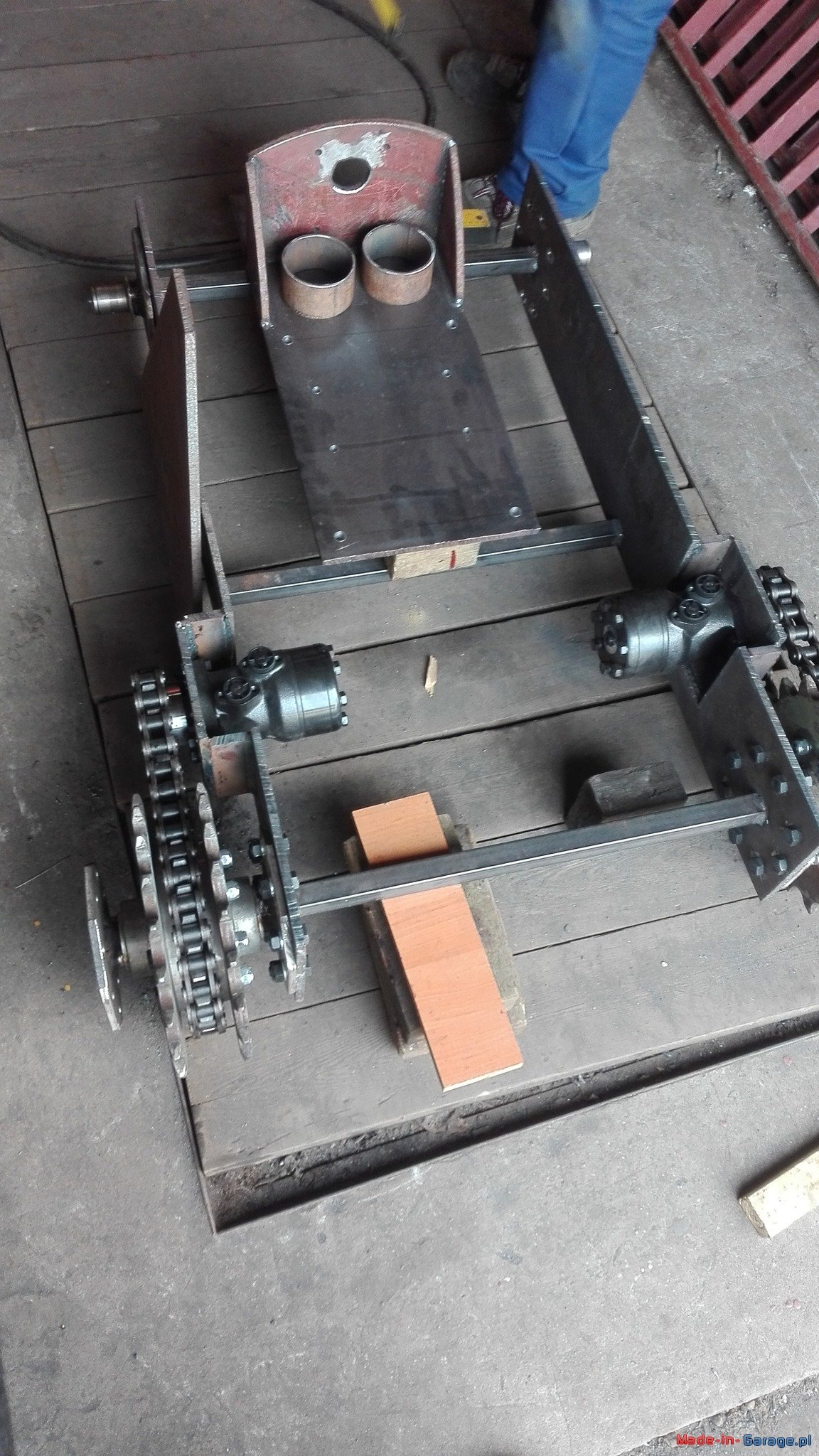

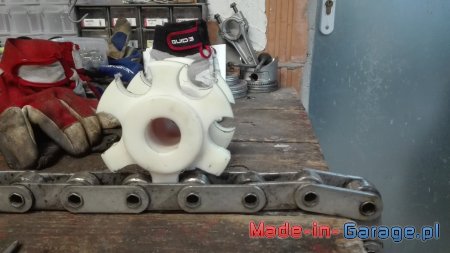

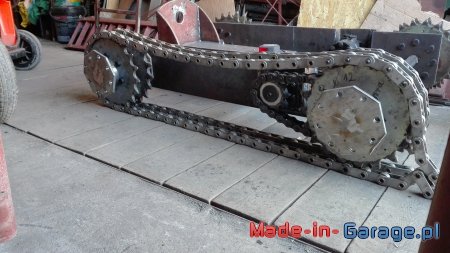

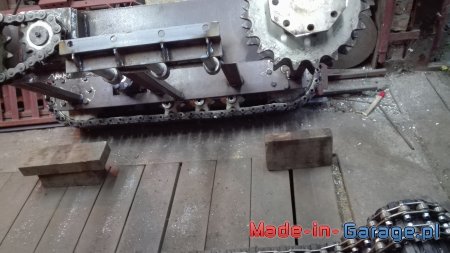

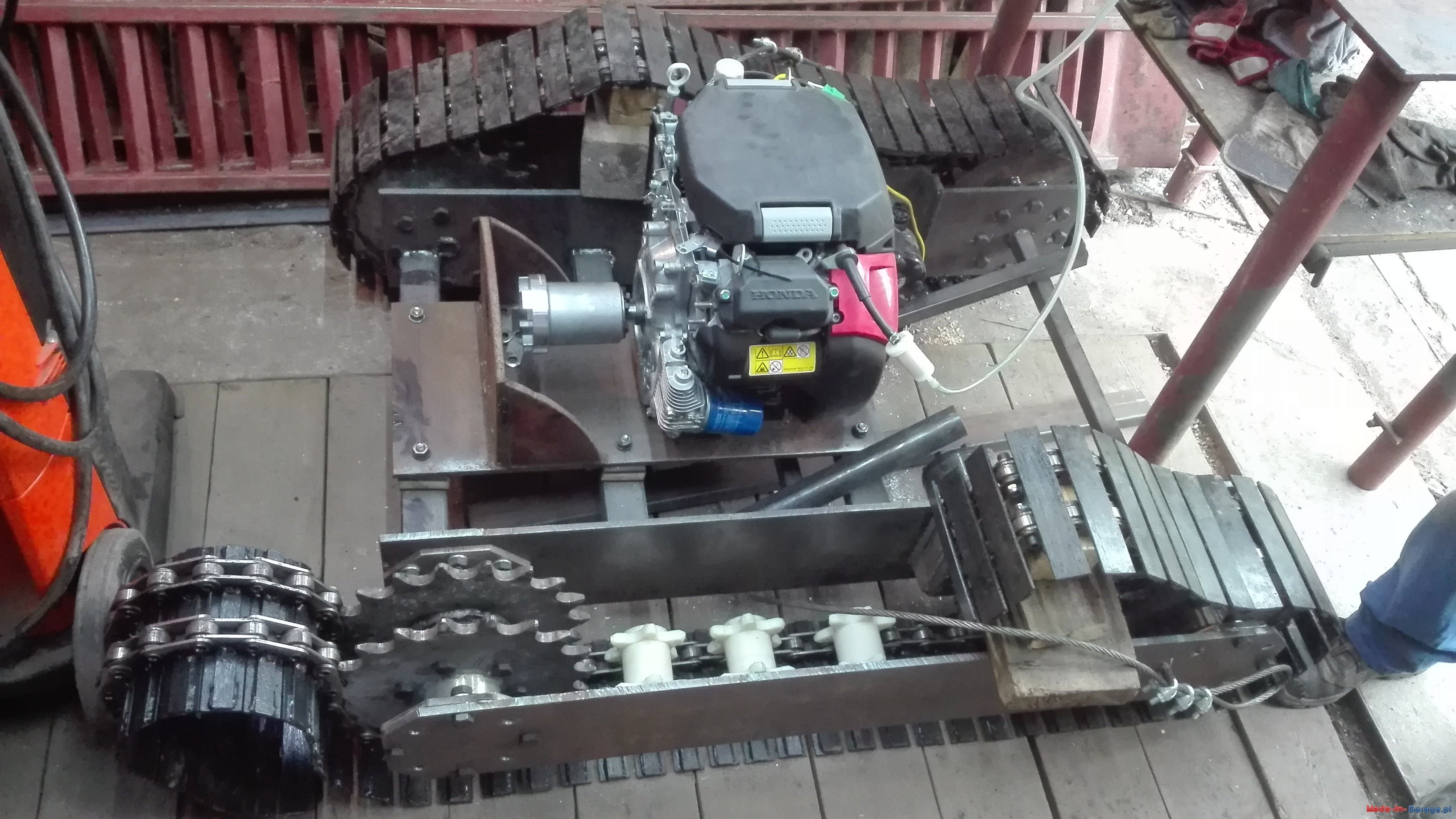

Gąsienice zrobiłem z łańcuchów z jakiegoś podajnika do kąpieli w kwasie bo są z kwasówki,
a koła gąsienicowe z nierdzewki na to poszly plaskowniki 20mm pierwszy i na niego 40mm który widac
łańcuch miał puste bolce w ogniwach wiec wkrecilem w srodki sruby imbusowe wzmacniane.

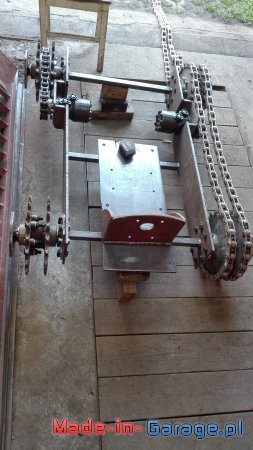

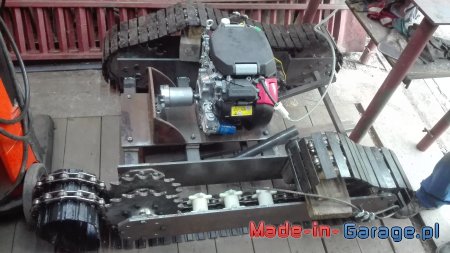

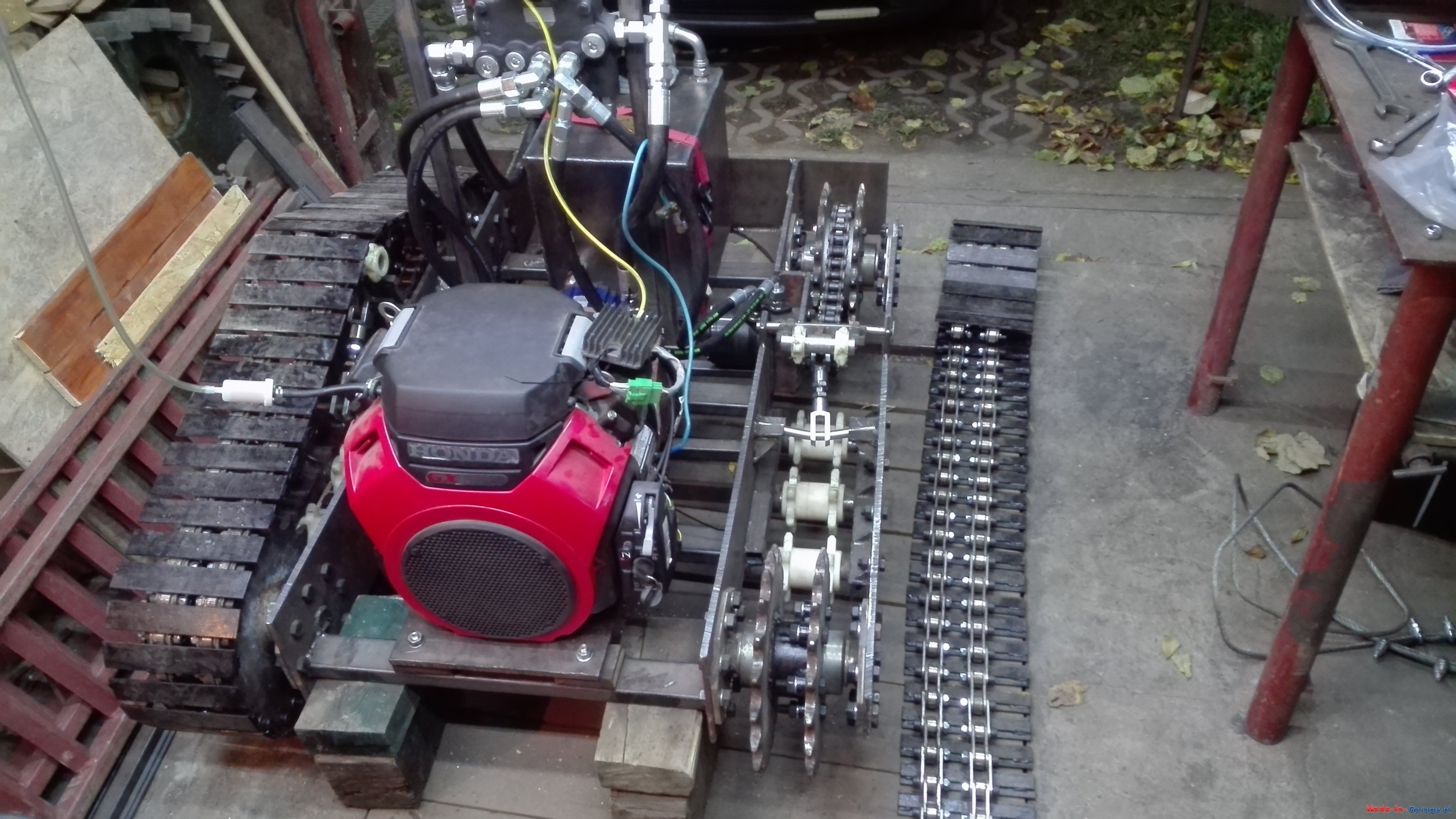

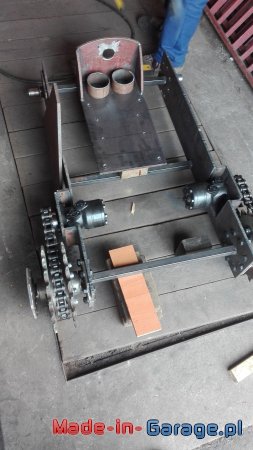

Dobór pompy i hydromotorów zacząłem od kół gąsienicowych bo je miałem najpierw,
potem do nich dobierałem silniki obrotami tak żeby mi z przekładni łańcuchowej w rezultacie wyszło ok 10km/h

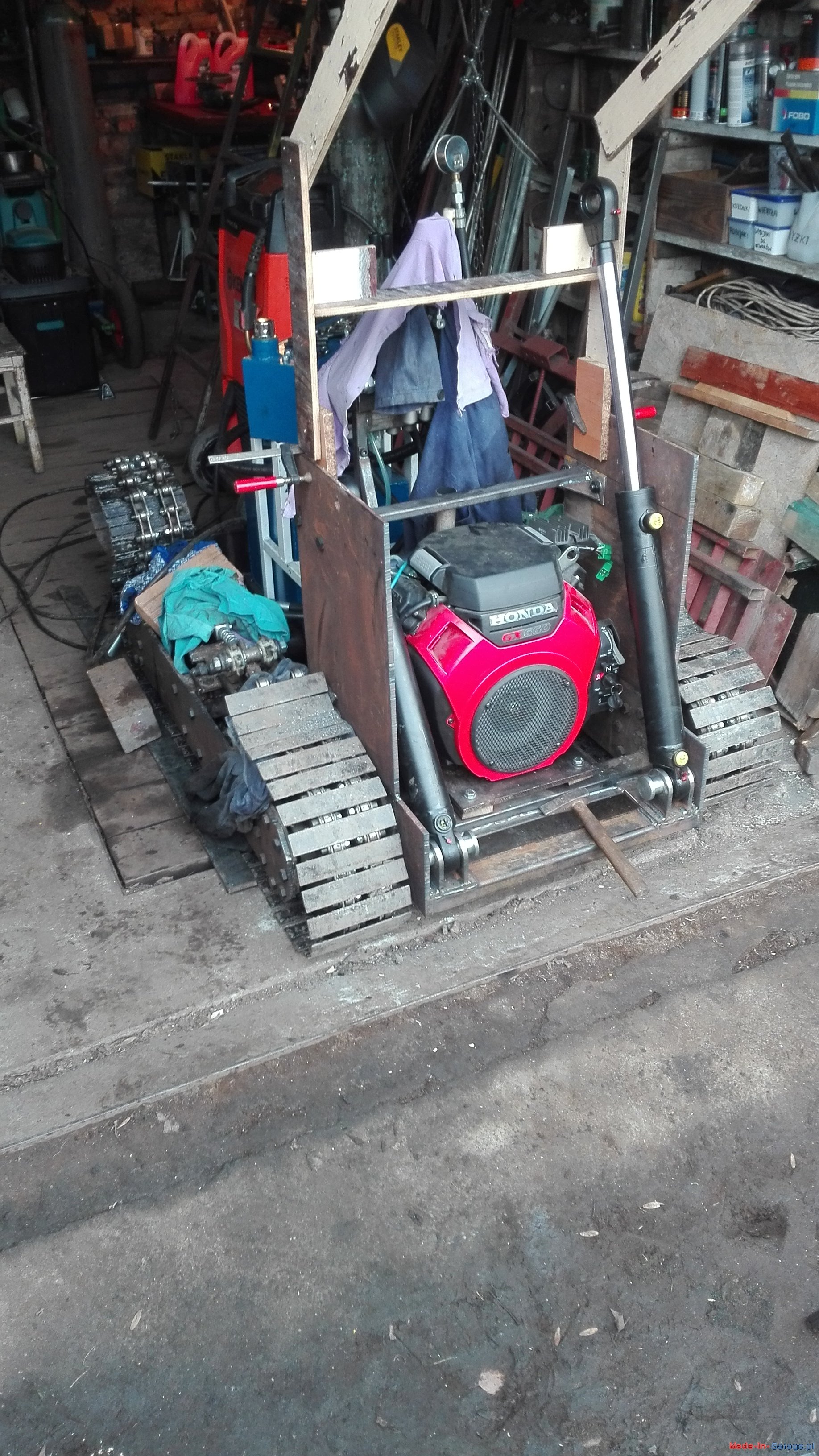

a w tle i tak brałem pod uwagę obroty silnika spalinowego/moment do pompy która to udźwignie plus mała rezerwa

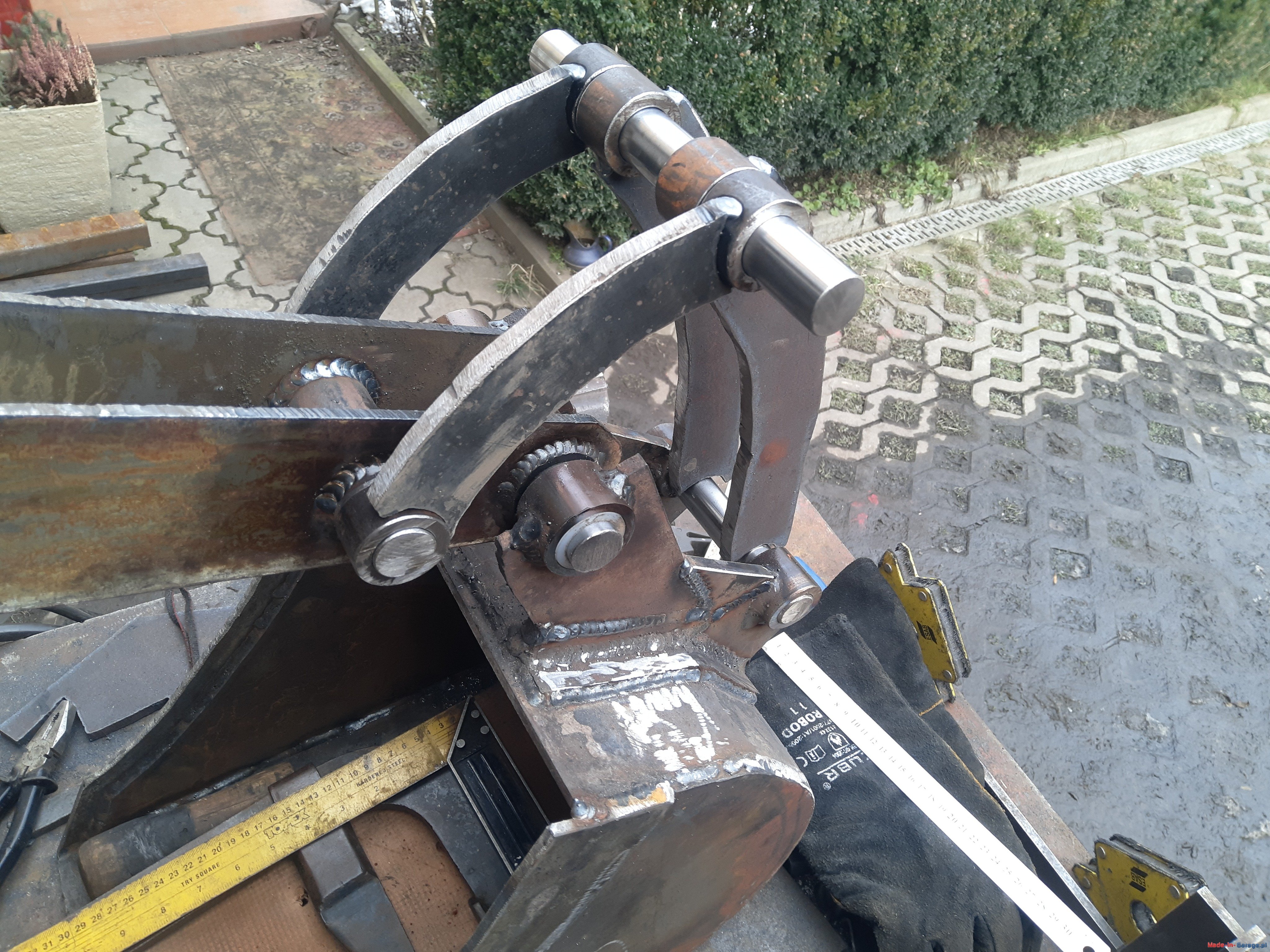

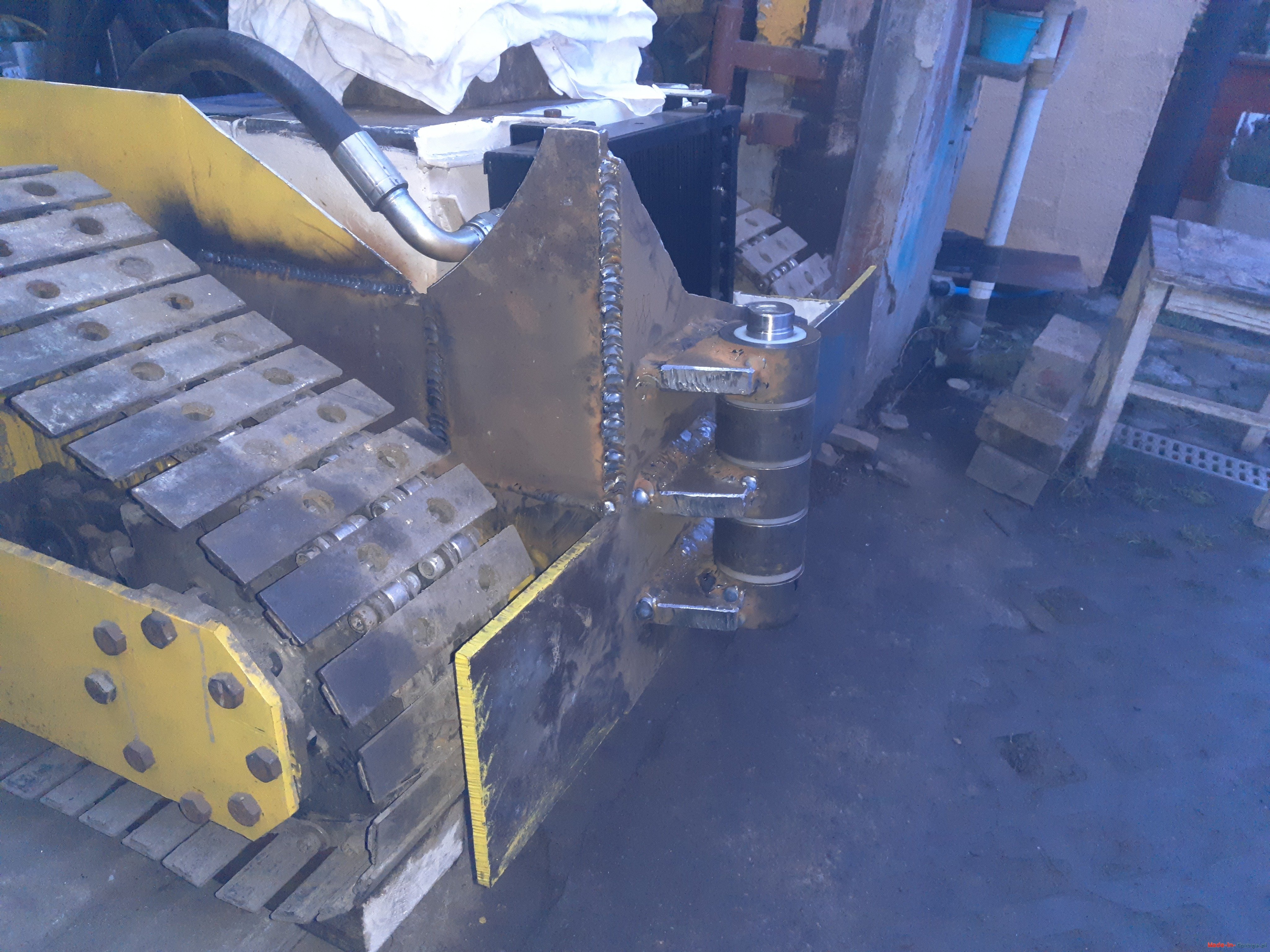

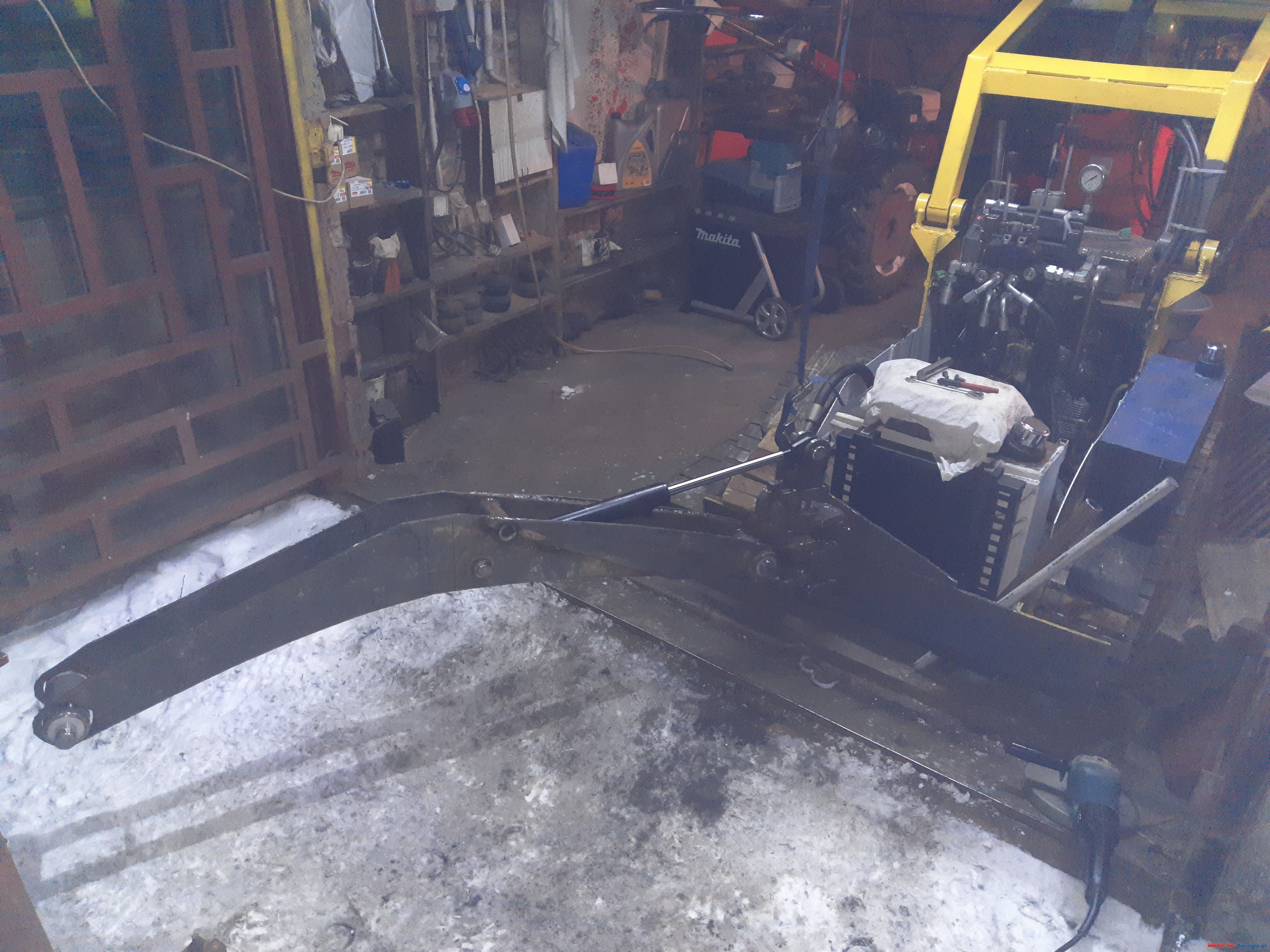

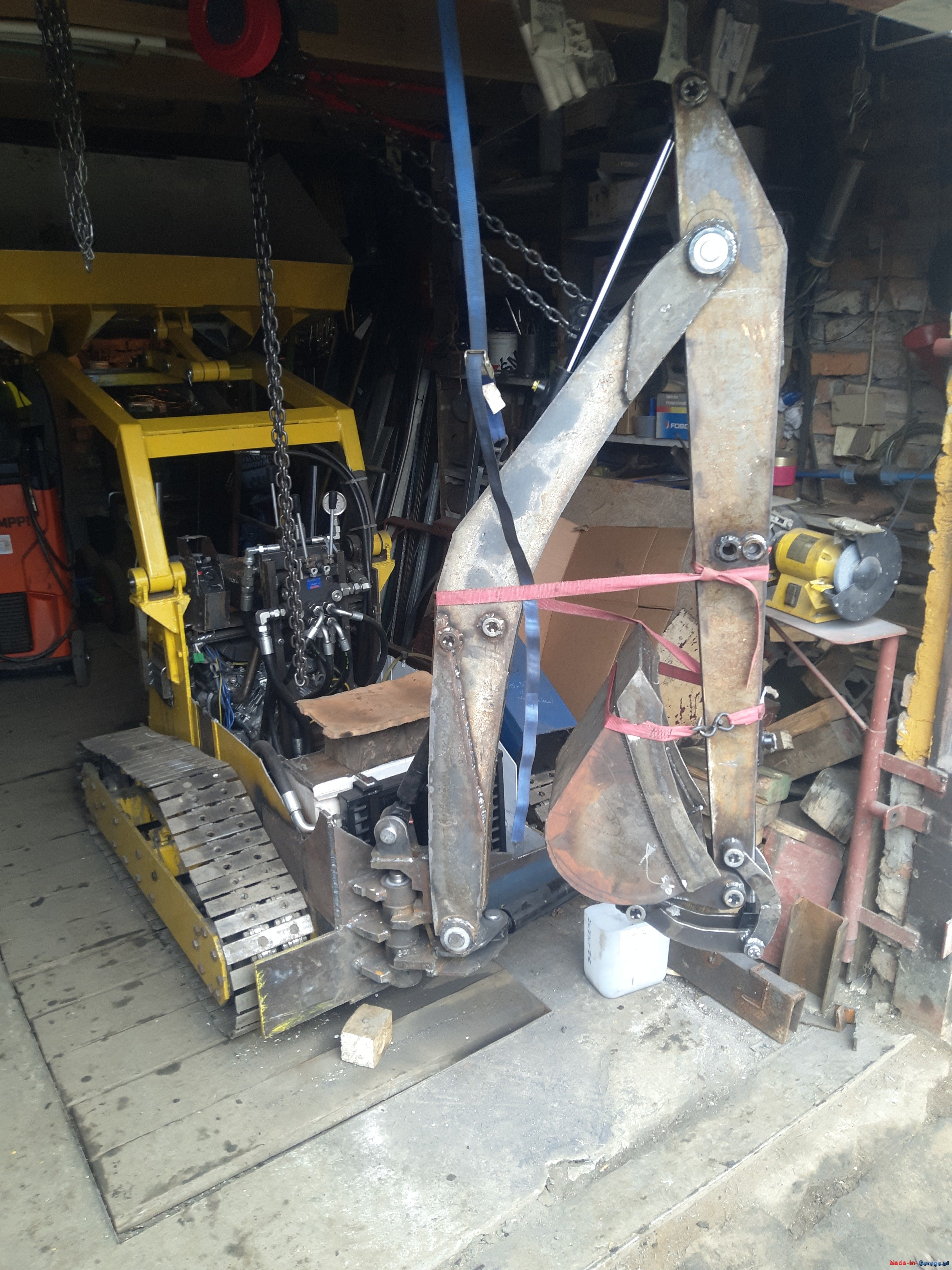

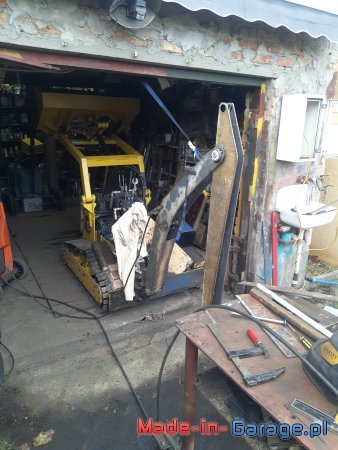

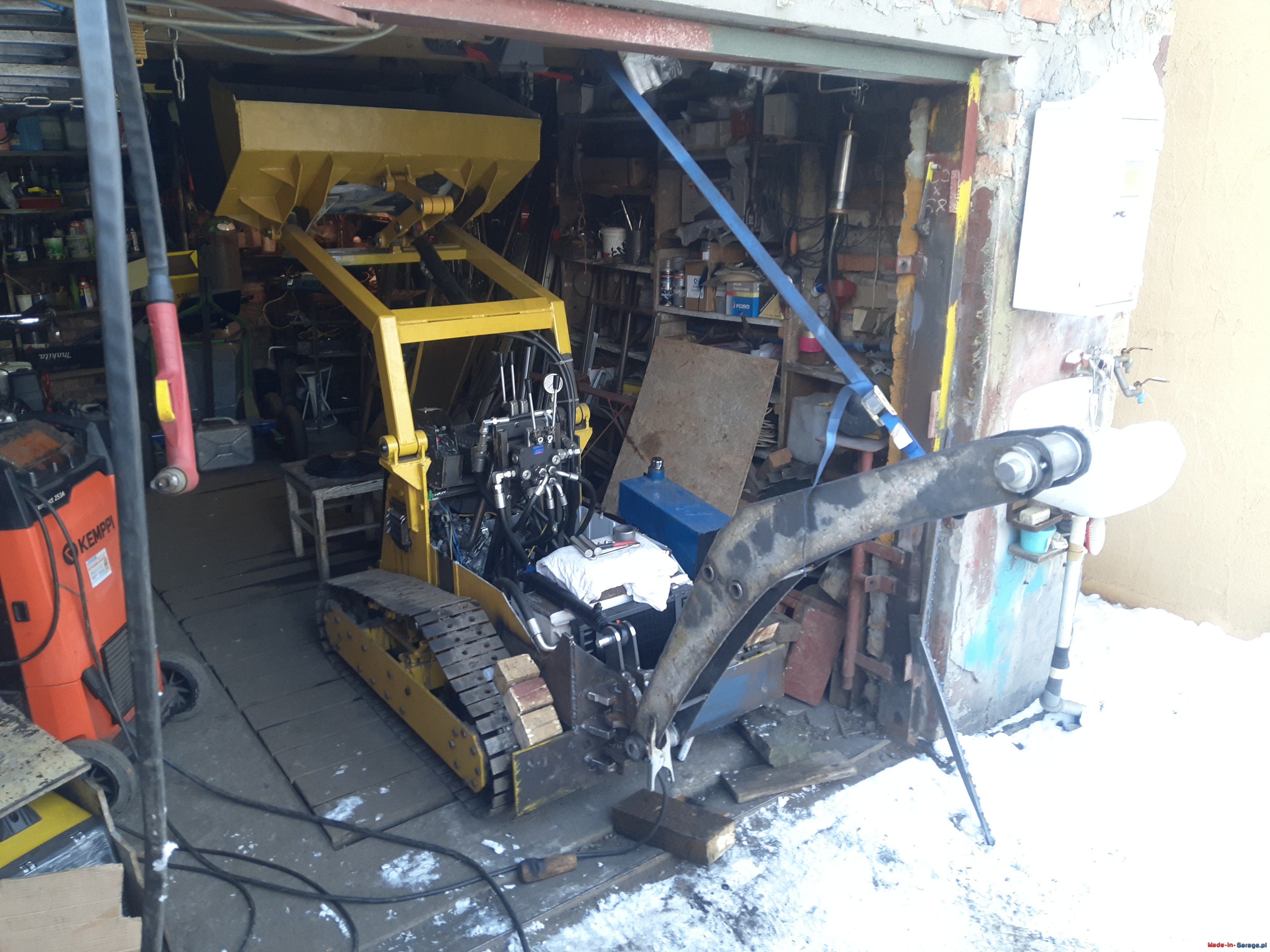

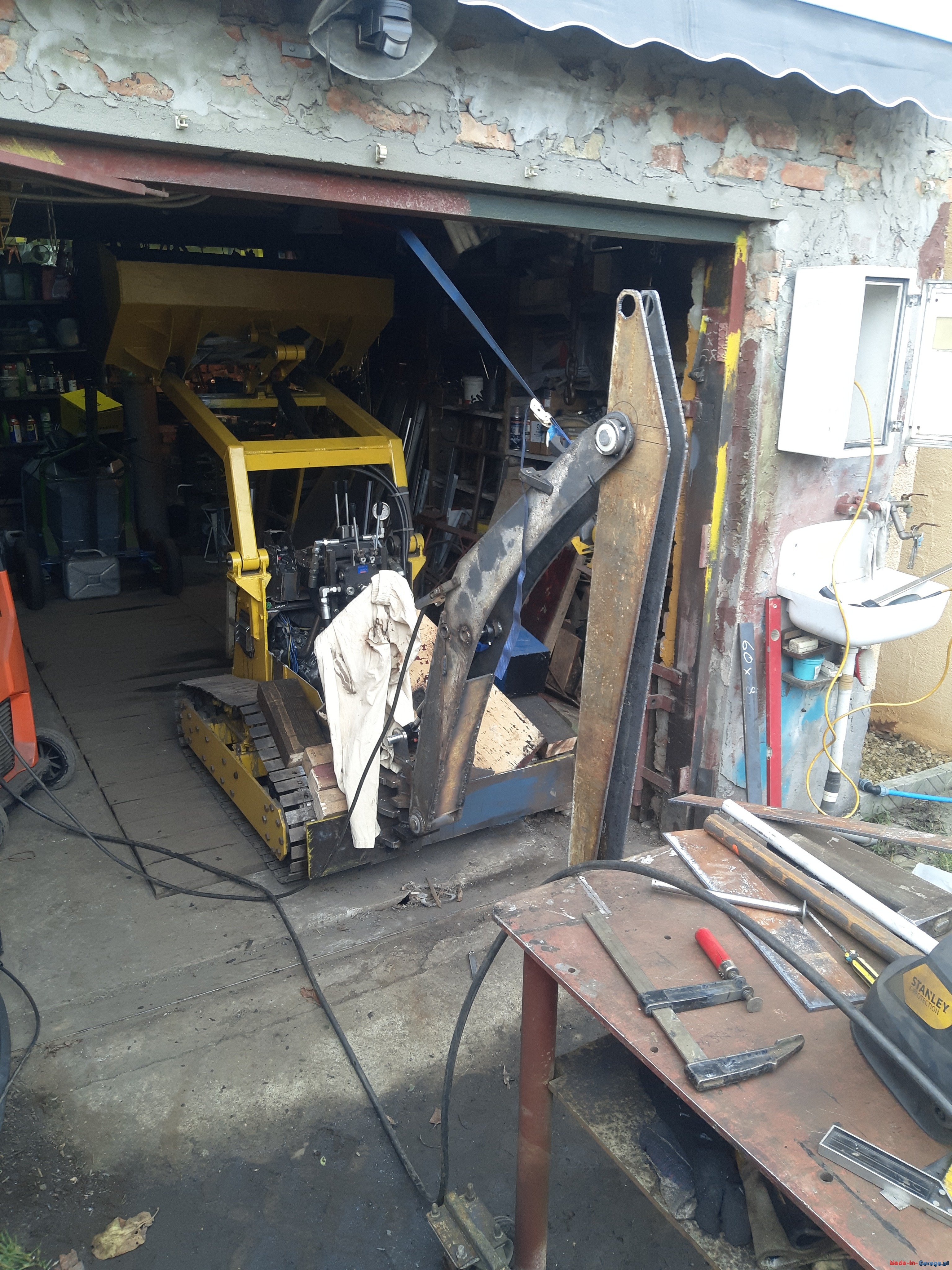

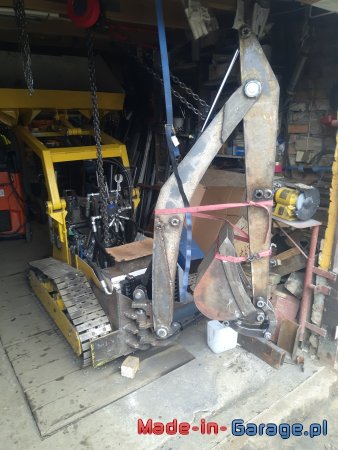

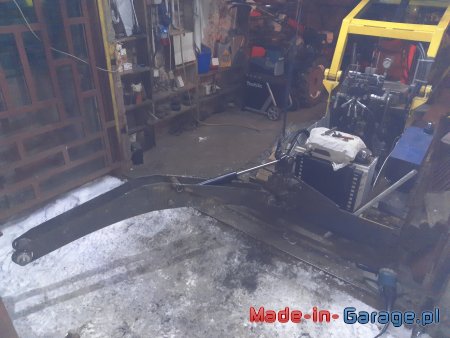

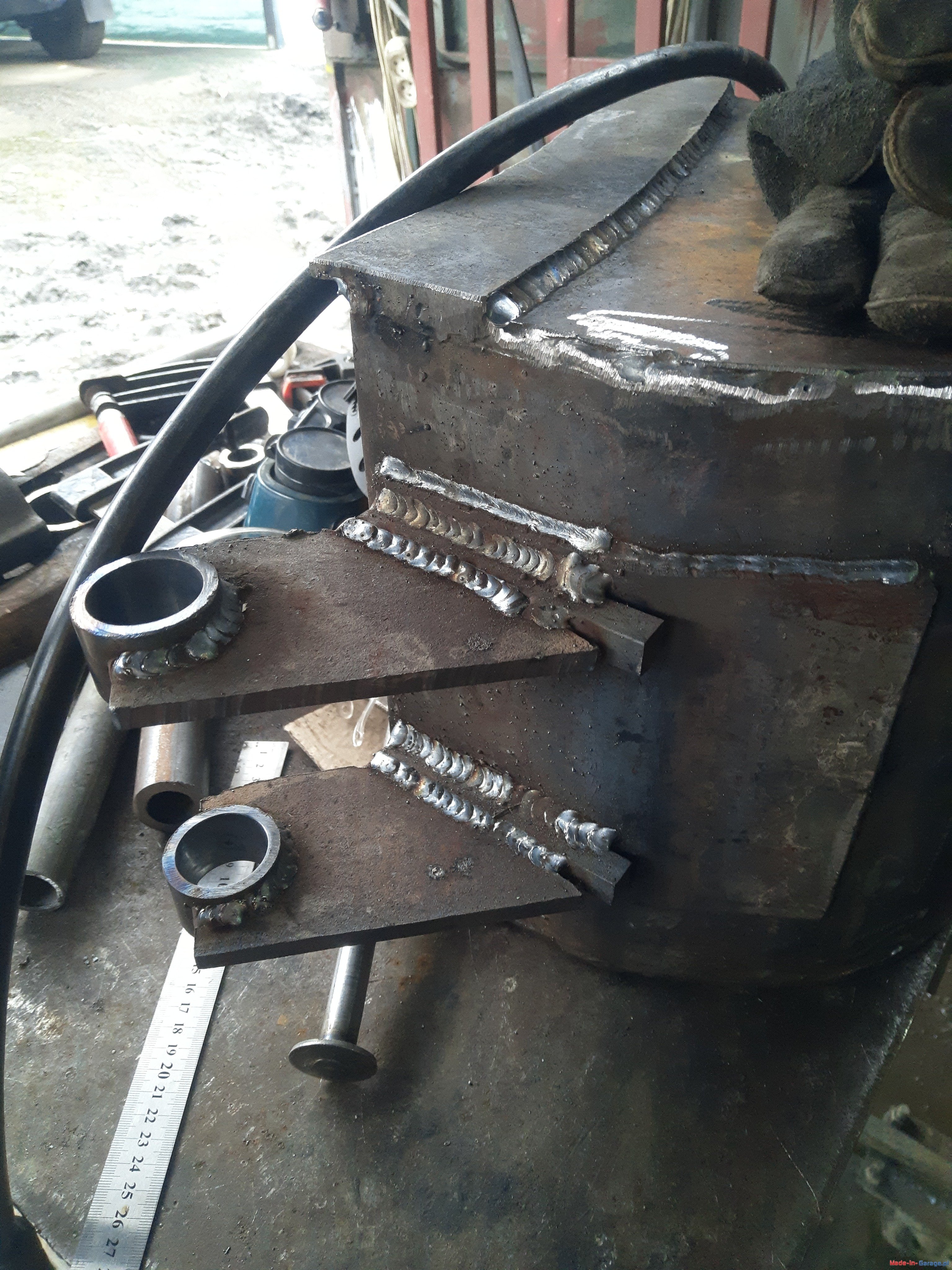

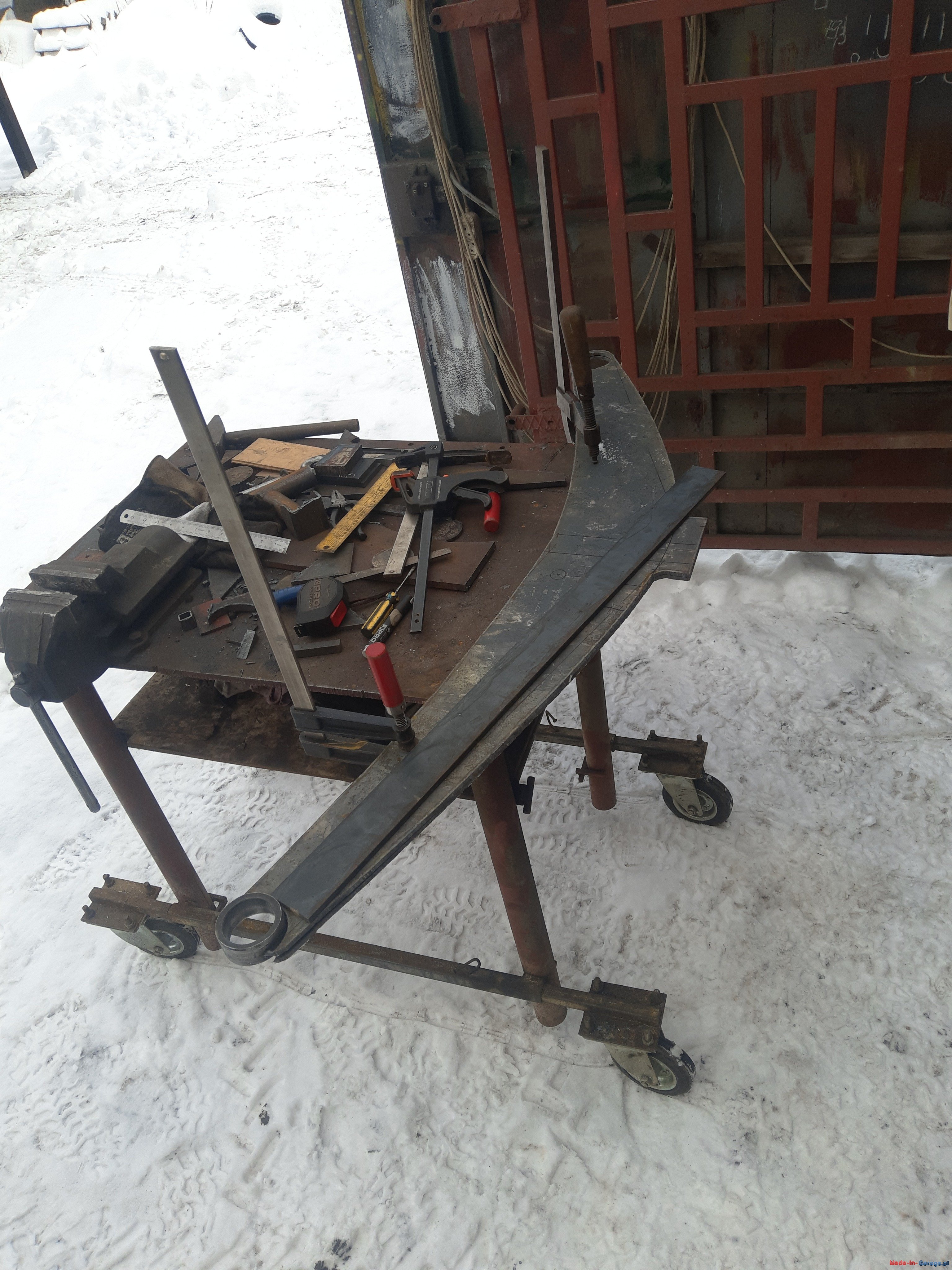

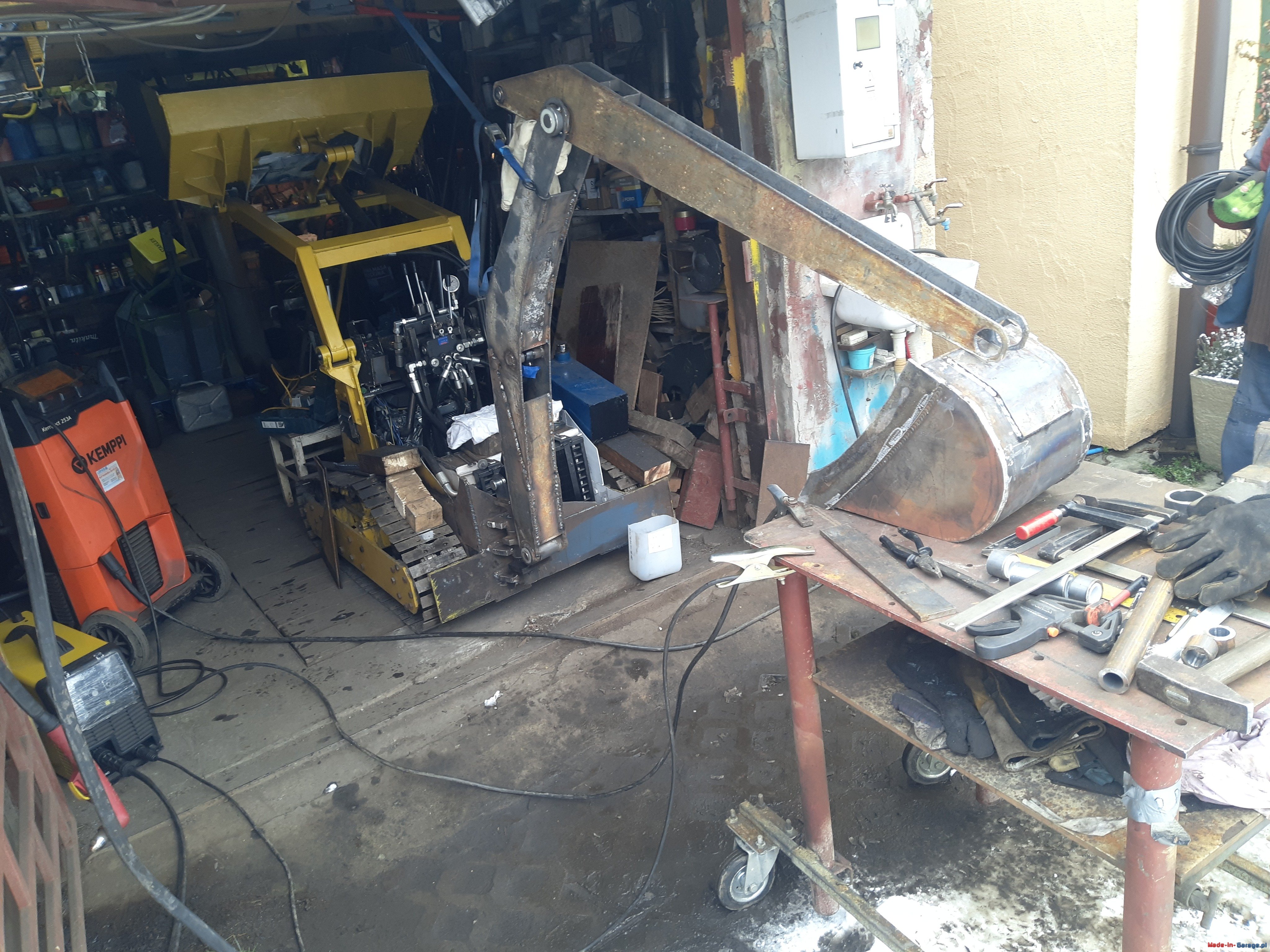

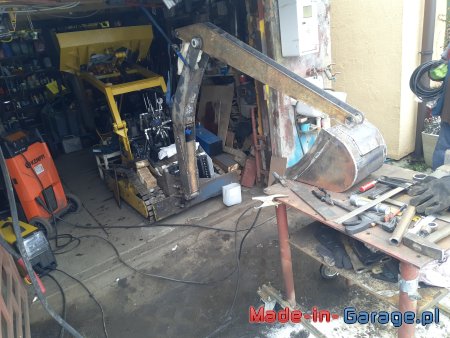

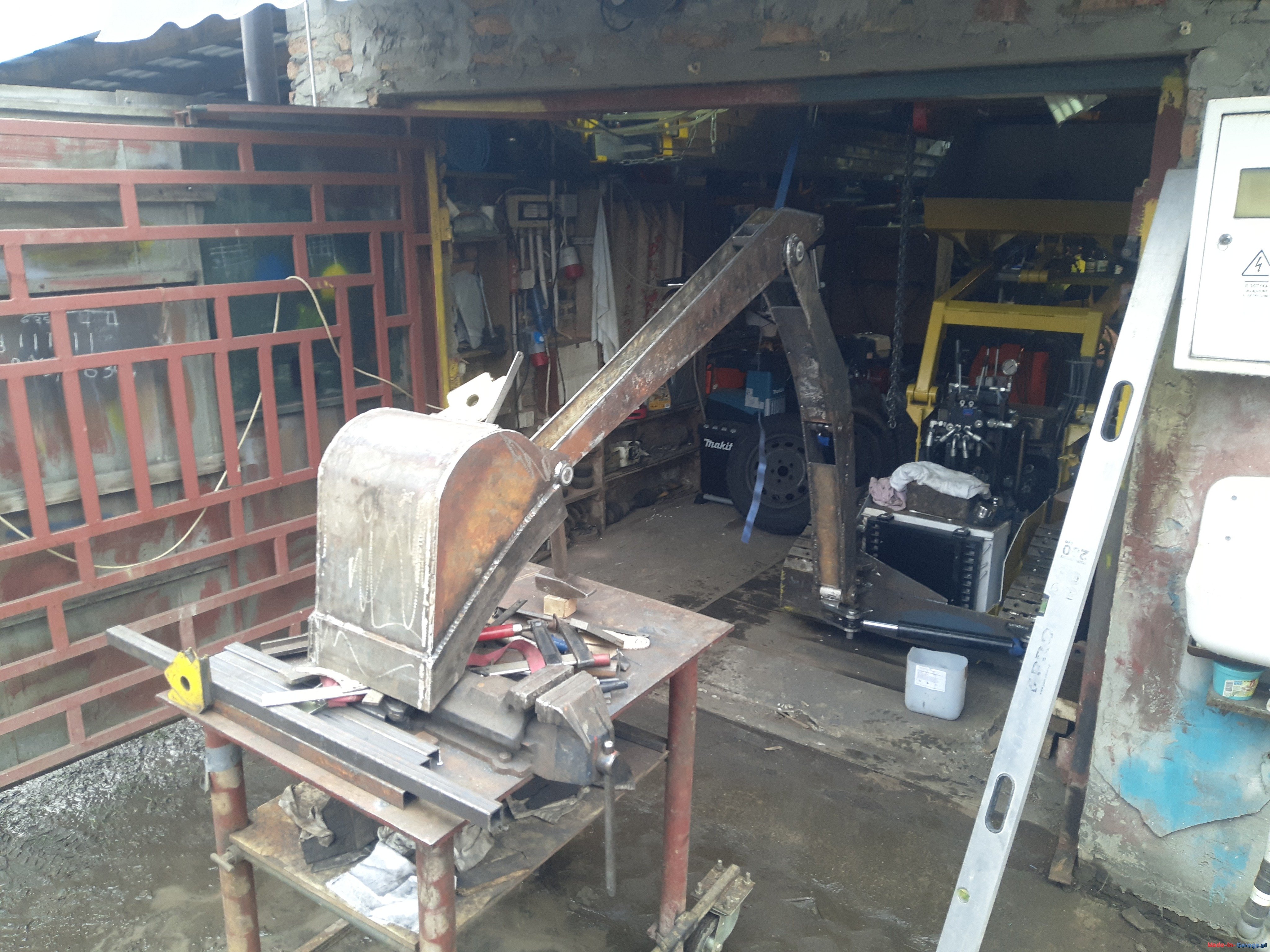

wszędzie i machnąłem się o 2km/h i jeździ ok 12km/h w stanie ze zdjęć bo teraz tworzę tylne ramię kopiące

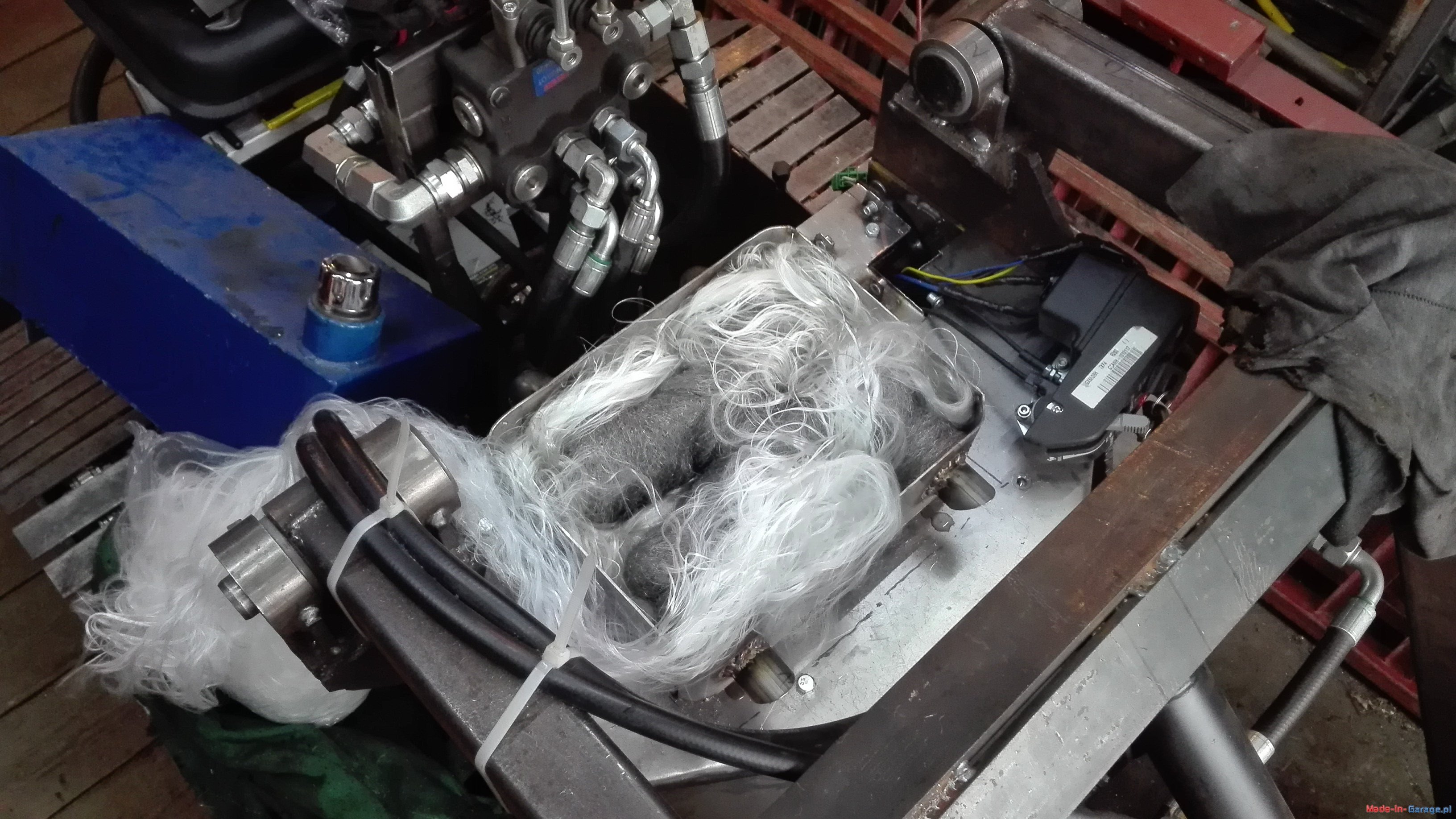

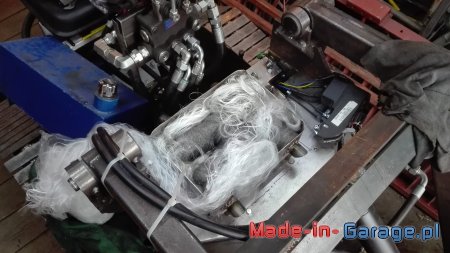

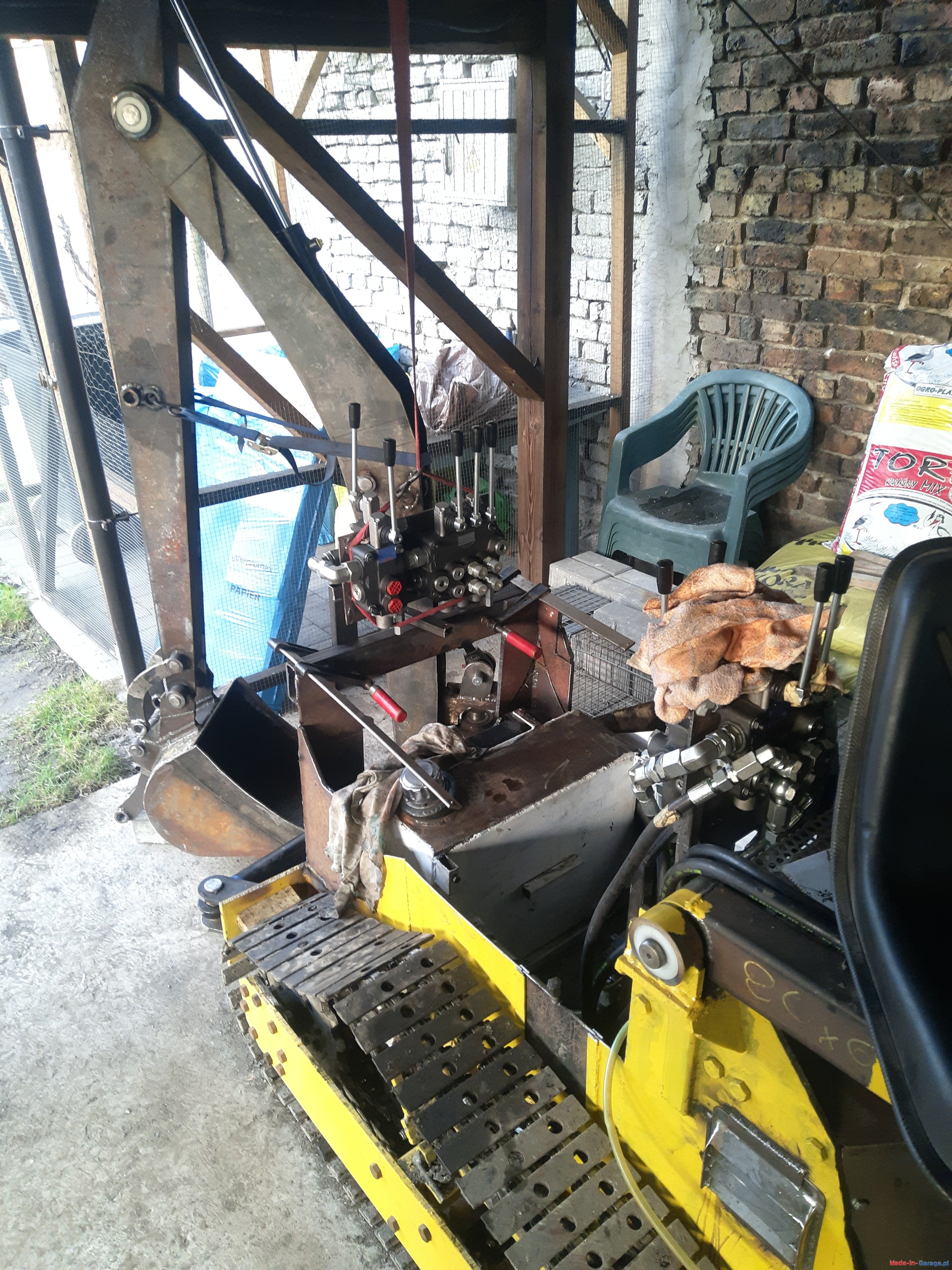

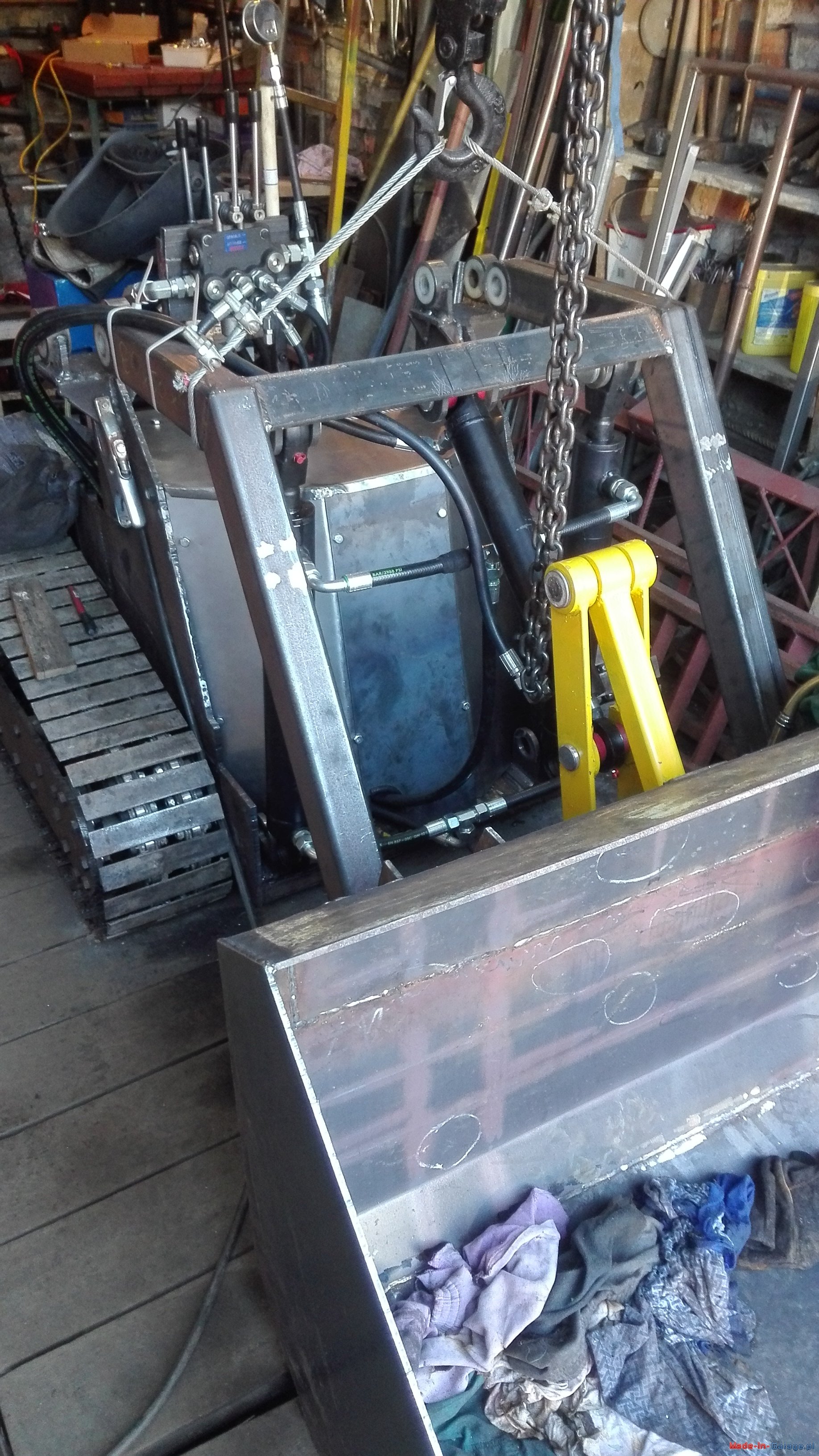

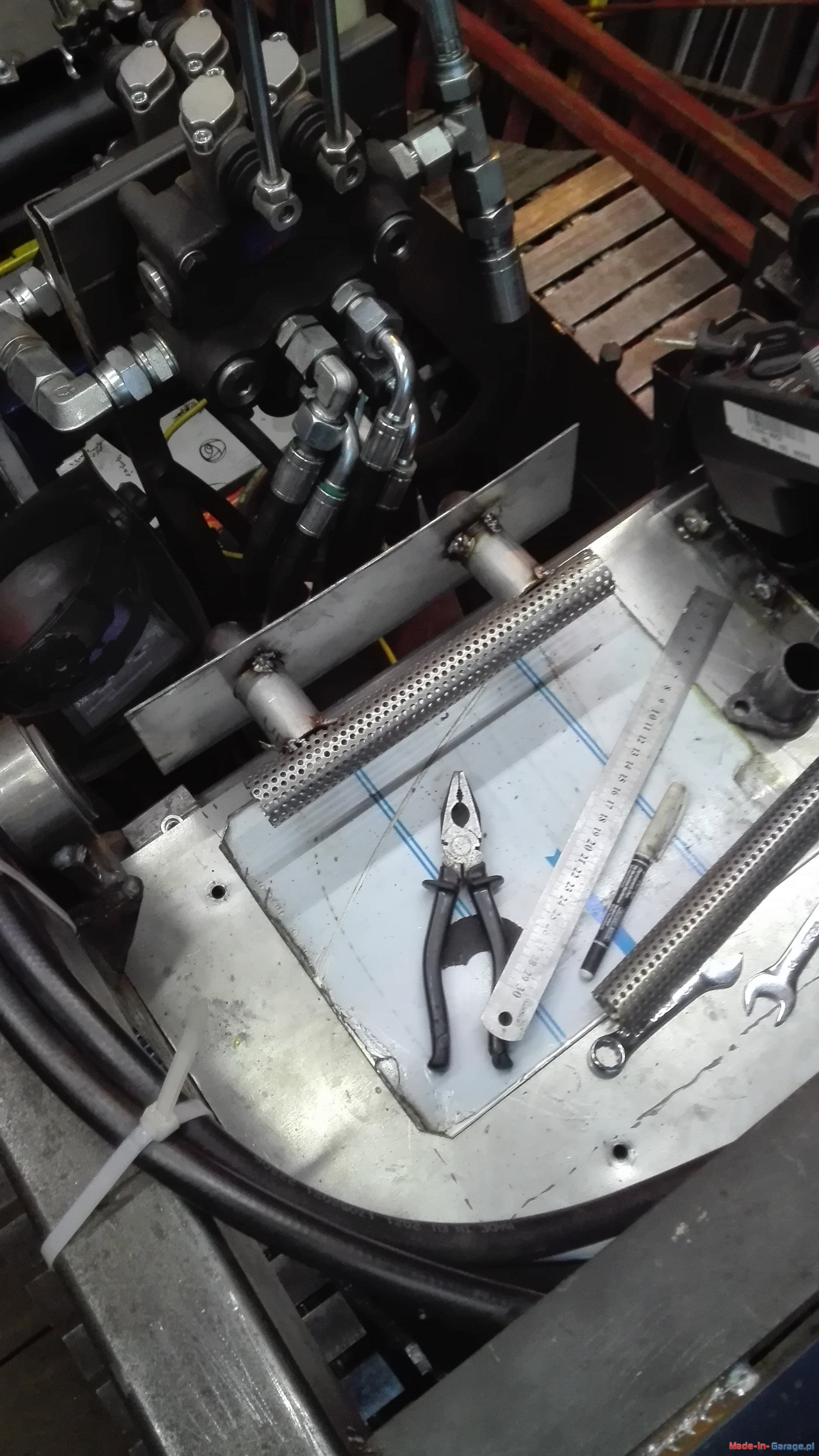

i ta prędkość pewnie się zmniejszy ze względu na masę, tak rozdzielacze zwykłe najtańsze bo na proporcjonalne mnie nie stać,
mają możliwość podawania oleju stopniowo.
